12.39
%
Tipp
SW10635M.1

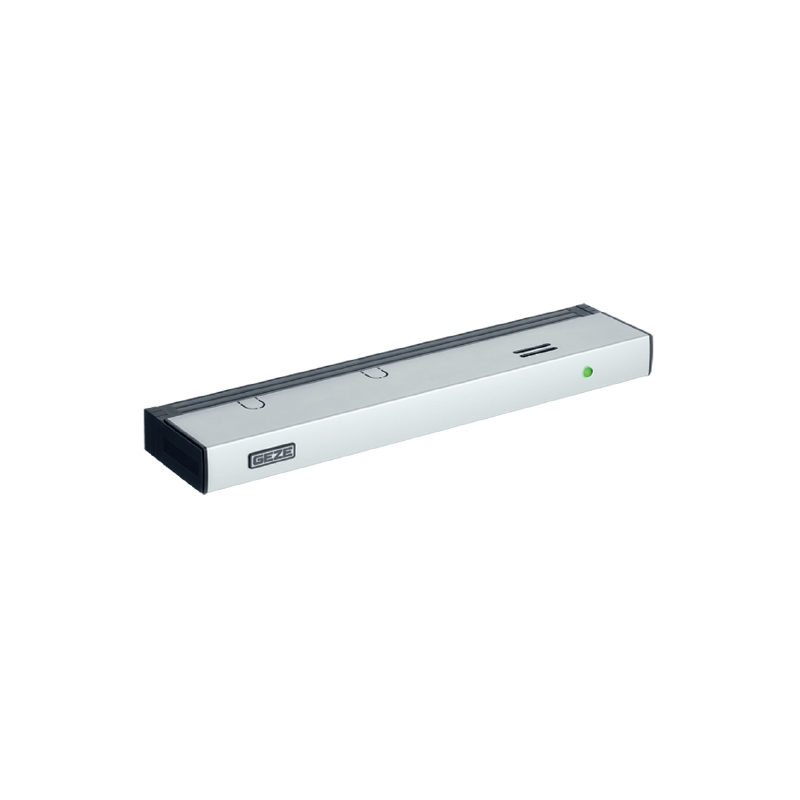

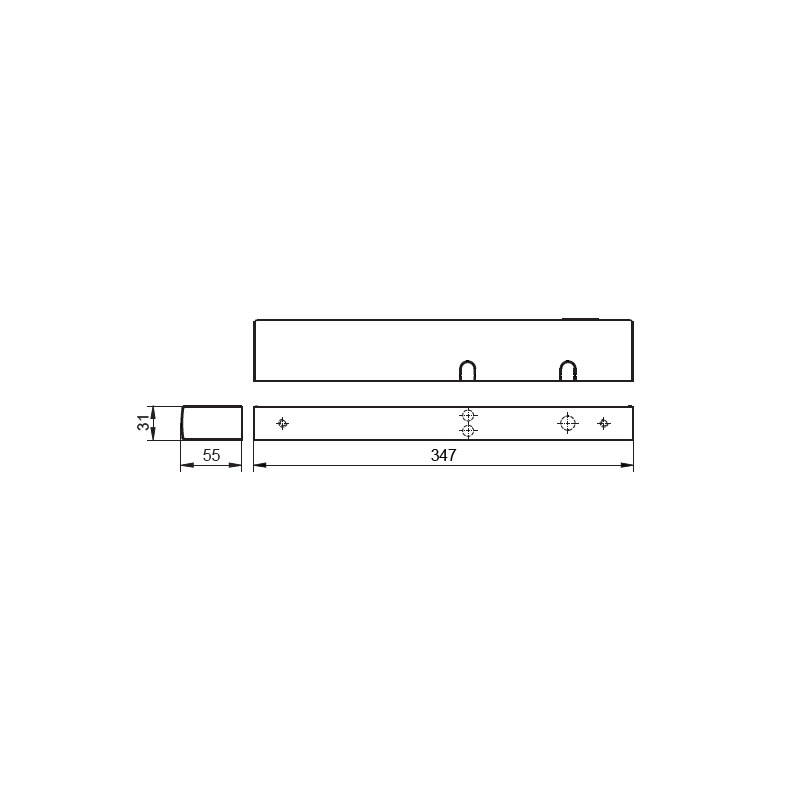

GEZE Rauchschalterzentrale RSZ 7
GEZE Rauchschalterzentrale RSZ 7
mit integriertem Netzteil für Sturzmontage
geeignet für Türschließer GEZE TS 5000 E, TS 5000 EFS, TS 5000 E-ISM und Boxer EFS
und GEZE Türschließer in Verbindung mit Haftmagneten
Eingangsspannung: 230 V AC
Ausgangssspannung: 24 V DC
Abmessung: (B x H x T) 347 x 30 x 55 mm
Material Gehäuse: Aluminium / Kunststoff
SW10626M

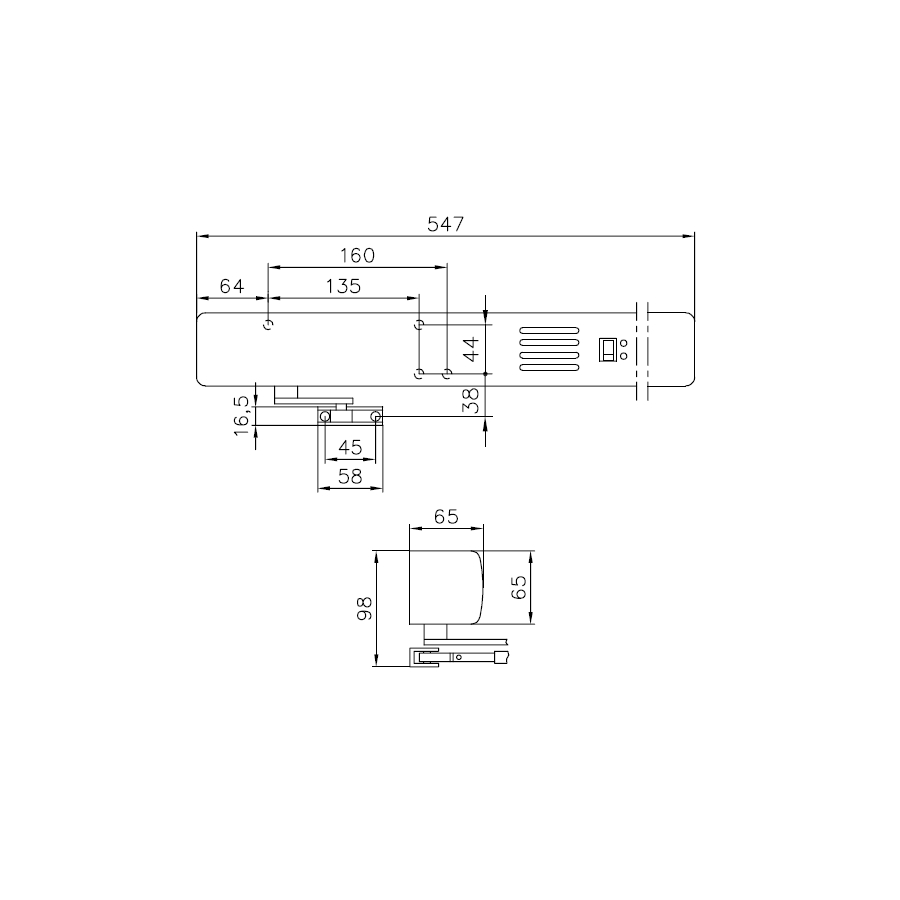

GEZE TS 4000 R KM BG Obentüschließer Feststellanlage
GEZE TS 4000 R KM BG ist ein Obentürschließer mit Gestänge und einer integrierten Rauchschaltzentrale in der Gleitschiene bzw. dem Gehäuse integriert. Der Obentürschließer bzw. Feststellanlage wird als Kopfmontage auf der Bandgegenseite installiert. Eine Montageplatte muss separat bestellt werden. Bitte beachten Sie, dass bei Feststellanlagen mit Freilauffunktion ein separater Handauslösetaster vorgeschrieben ist. Der Handauslösetaster muss gesondert bestellt werden.
Obentürschließer mit integrierter Rauschaltzentrale
Stärke: EN 1-6
Türart: Drehtür 1-flg.
Norm: EN 1155
DIN: Links-Rechts
Farbe: silberfarben
Türbreite: max. 1400 mmFeststellbereich: 80-175°
Betriebsspannung: 24 V DC
Stromaufnahme: 50-315 mA
Restwelligkeit: 20%
Versorgungsspannung: 230 V AC16-609323
SW10457.1
GEZE TS 5000 L-R Obentürschließer Feststellanlage
GEZE TS 5000 L-R ist ein Obentürschließer und eine elektromechanische Feststellanlage mit integrierter Rauchschaltzentrale in der Gleitschiene. Der Obentürschließer ist für einflügelige Brand- und Rauchschutztüren zugelassen und kann auf der Bandgegenseite in der Position Normalmontage installiert werden. Ein Handauselösetaster ist nicht zwingend erforderlich und kann optional nachgerüstet werden. Eine Montageplatte ist nicht im Lieferumfang enthalten. Set GEZE TS 5000 L-R mit Gleitschiene und SchließkörperSchließkraft: EN 2-6Montageart: Bandgegenseite NormalmontageMaximale Flügelbreite: 1400 mmMaximaler Öffnungswinkel: 180°Feststellbereich: 80° - 130°Eingangsspannung: 230V Ausgangsspannung: 24 V DCEinschaltdauer: 100% EDDIN: L+R
SW10592M.1

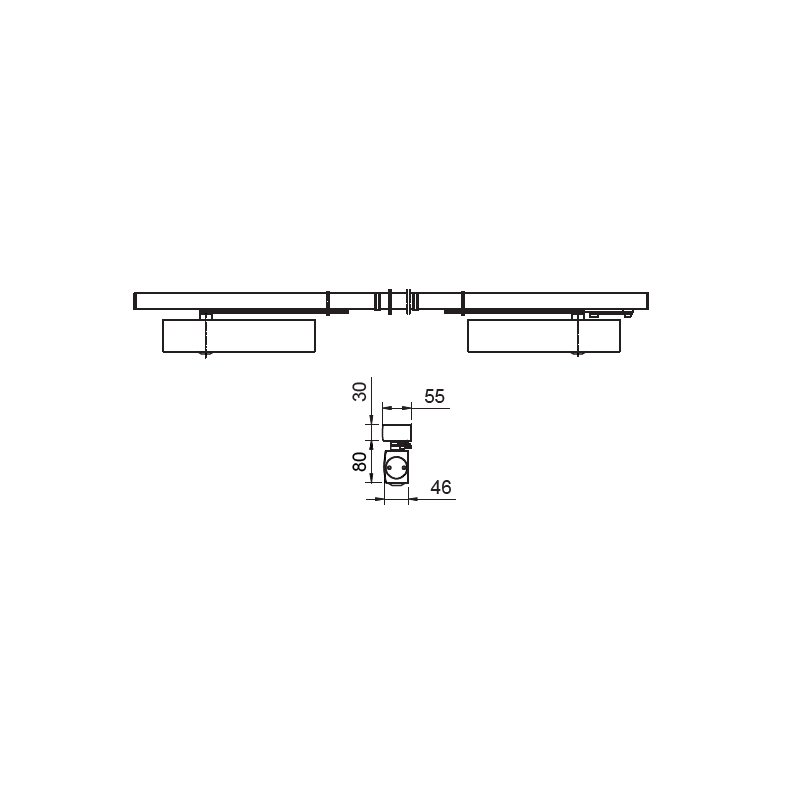

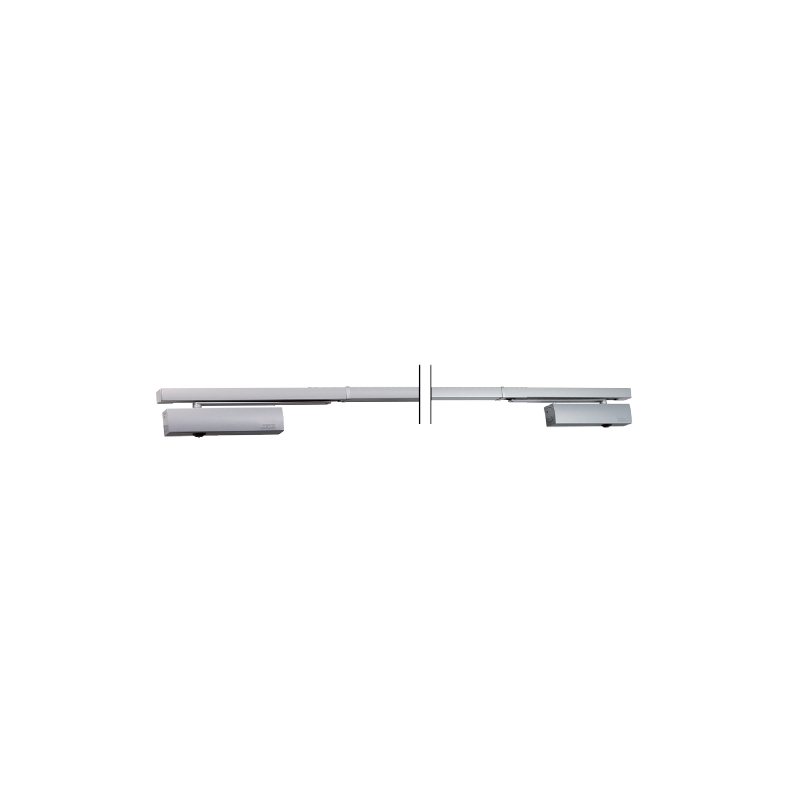

GEZE TS 5000 L-R-ISM Obentürschließer Feststellanlage
GEZE TS 5000 L-R-ISM ist ein Obentürschließer und elektromoechanische Feststellanlage mit integrierter Schließfolgeregelung. Die Rauchschaltzentrale ist in der Gleitschiene integriert. Das Modell wird auf der Bandgegenseite in der Position Normalmontage montiert. Die Montageplatten der Schließkörper sind nicht enthalten und müssen, sofern erforderlich separat bestellt werden. Ein Handauslösetaster kann bei diesem System optional eingesetzt werden und ist im Lieferumfang nicht enthalten.
Gleitschiene mit Rauchschalter und Schließkörper als Set
nicht geeignet für Vollpaniktüren (TS 5000 L-R-ISM VP)
für elektromechanische Feststellung beidseitig (an Gang- und Standflügel)
Feststellung: Ja
EN 1154: 1996 + A1:2002
EN 1155: 1997 + A1:2002
EN 1158: 1997 + A1:2002
Barrierefrei nach DIN 18040-2: bis Schließergröße 4 (1100 mm)
min. Standflügelbreite: 380 mm
elektromechanische Feststellung integriert: ja
Rauchmelder integriert: ja
Schließfolgeregelung: ja
Bandabstand: 1560 - 2800 mm
Schließergröße nach EN 1154: 2 - 6
Schließergröße nach EN 1155: 3 - 6
Schließergröße nach EN 1158: 3 - 6
SW10589M.1

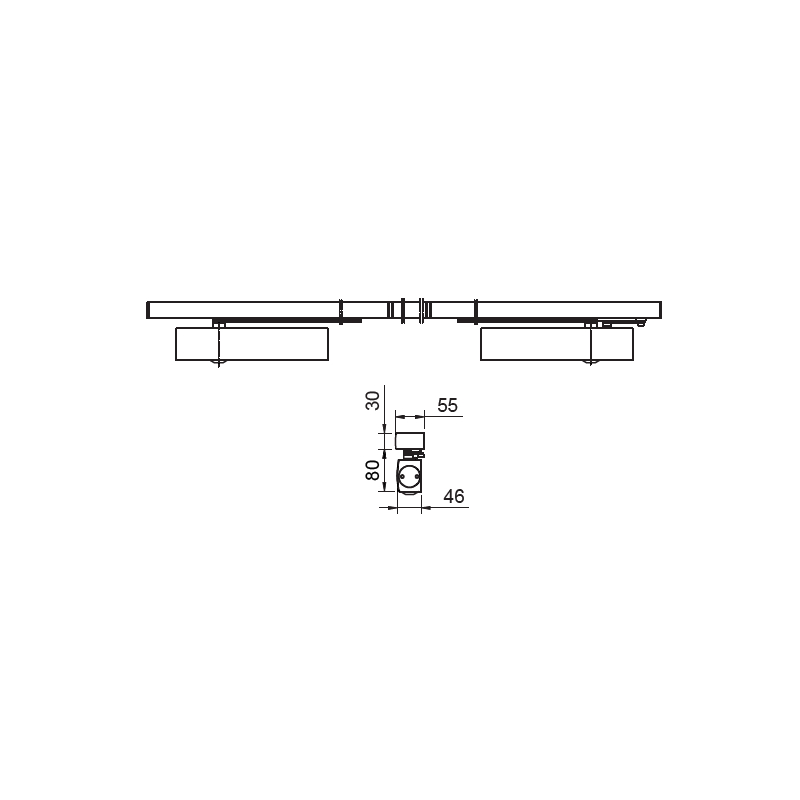

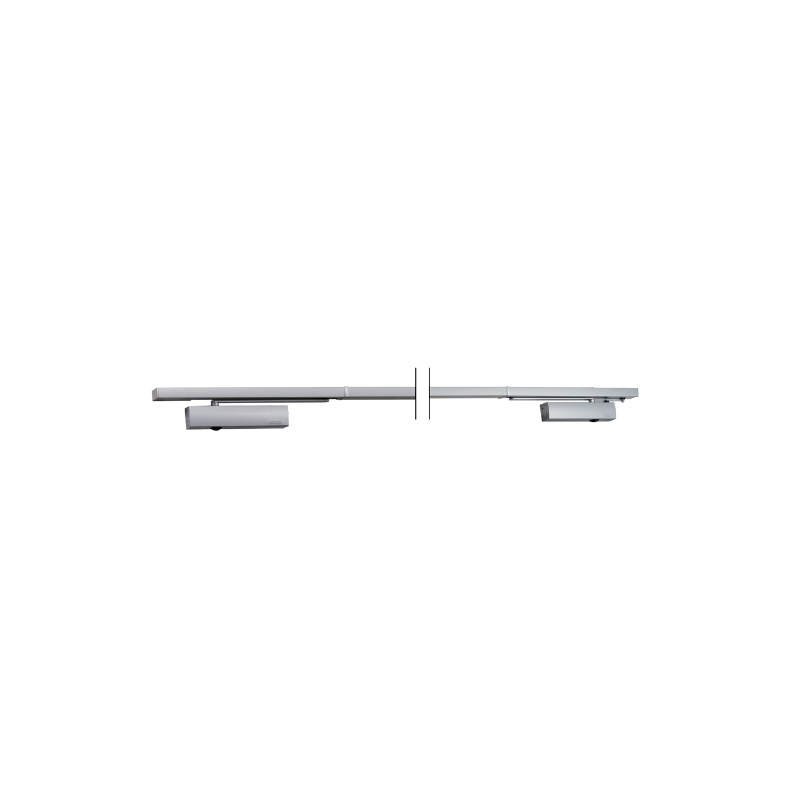

GEZE TS 5000 L-R-ISM VP Obentürschließer Feststellanlage
GEZE Obentürschließer für zweiflügelige Vollpaniktüren mit elektromechanischer Feststellung an Gang- und Standflügel Feststellpunkt stufenlos zwischen 80°- 95° exakt einstellbar Feststellposition überfahrbar, mit Rauchschaltzentrale in der Gleitschiene integriert, von vorn nicht sichtbar, optische Größenanzeige, Schließkraft Schießgeschwindigkeit, Öffnungsdämpfung und regulierbarer hydraulischer Endschlag von vorn einstellbar. Für die Montage auf der Bandseite in der Position Normalmontage.
Modell: R-ISM VP
Stärke: EN 2-6
Bandabstand: 1645-2800 mm
min.-Standflügelbreite: 380 mm
Türart: Drehtür 2-flg.
Norm: EN 1154 / EN 1155 / EN 1158
DIN: Links-Rechts
Öffnungswinkel: max. 95° bei X-Maß von 90 mm
Versorgungsspannung: 230 V AC, 50 Hz
Betriebsspannung: 24 V DC
Restwelligkeit: 20%
Normalmontage Bandgegenseite
9.21
%
16-553409
GEZE TS 5000 R Obentürschließer Feststellanlage
GEZE TS 5000 R ist ein Obentürschließer und eine elektromechanische Feststellanlage mit integrierter Rauchschaltzentrale in der Gleitschiene. Der Obentürschließer ist für einflügelige Brand- und Rauchschutztüren zugelassen und kann auf der Bandseite in der Position Normalmontage installiert werden. Ein Handauselösetaster ist nicht zwingend erforderlich und kann optional nachgerüstet werden. Eine Montageplatte ist nicht im Lieferumfang enthalten. Set GEZE TS 5000 R mit Gleitschiene und SchließkörperSchließkraft: EN 2-6Montageart: Bandseite NormalmontageMaximale Flügelbreite: 1400 mmMaximaler Öffnungswinkel: 180°Feststellbereich: 80° - 130°Eingangsspannung: 230V Ausgangsspannung: 24 V DCEinschaltdauer: 100% EDDIN: L+R
7.48
%
SW10490M.1

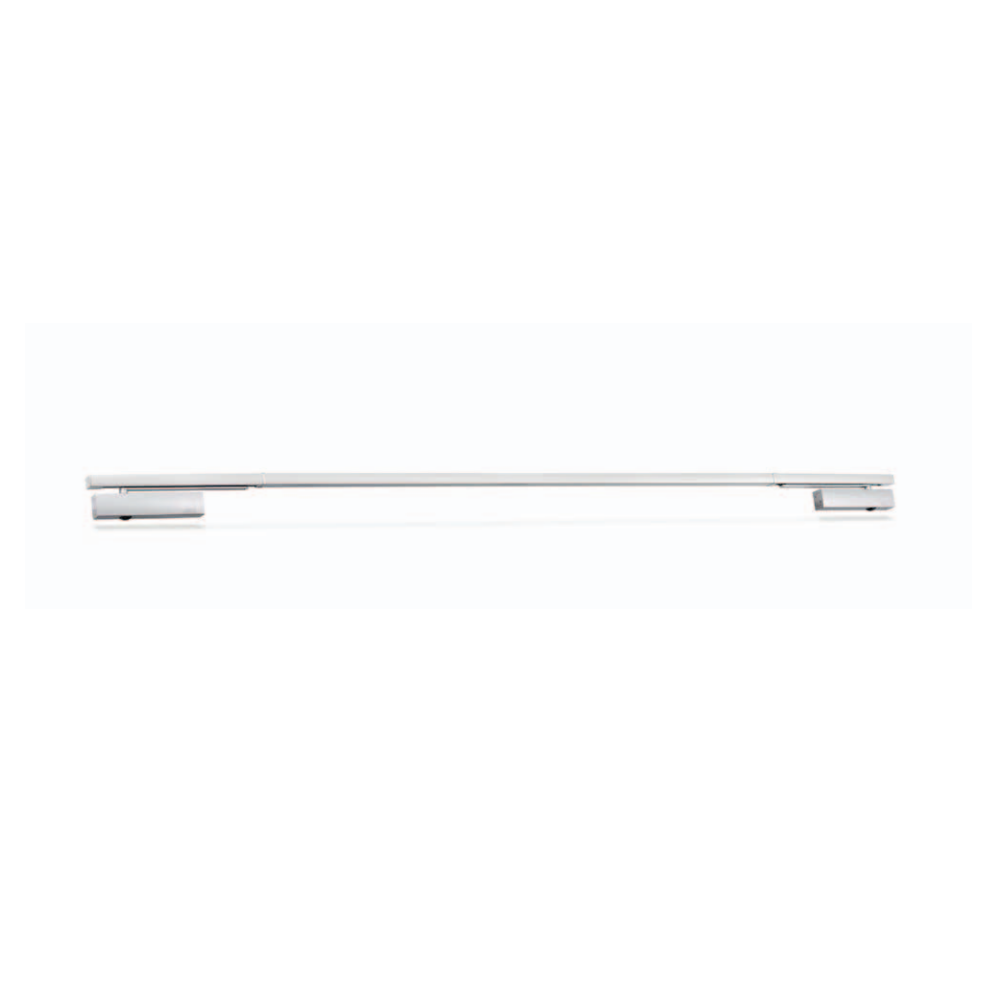

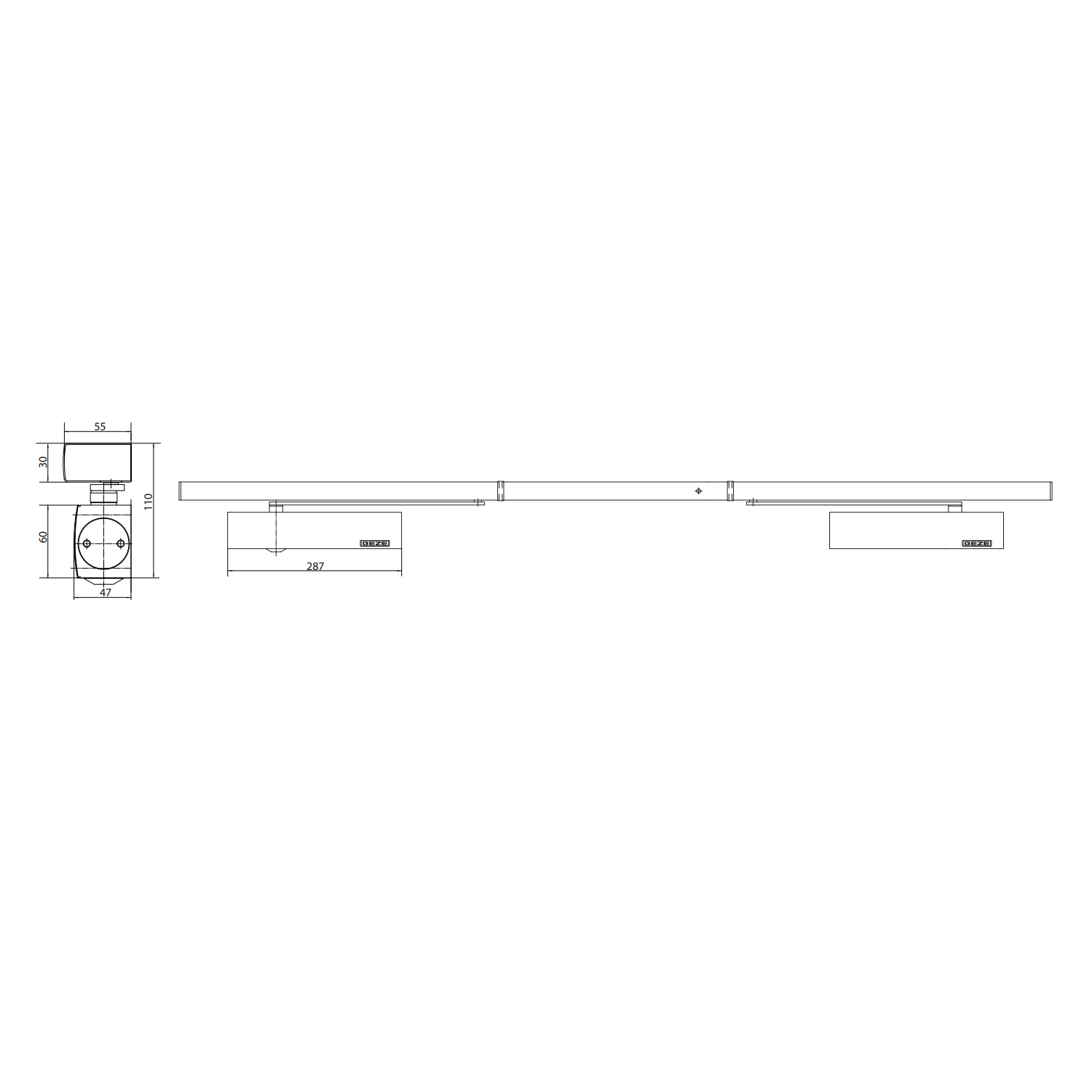

GEZE TS 5000 R-ISM Obentürschließer Feststellanlage
GEZE TS 5000 R-ISM ist ein Obentürschließer und elektromechanische Feststellanlage für zweiflügelige Brand- und Rauchschutztüren mit einer integrierten Schließfolgeregelung. Die Rauchschaltzentrale ist in der Gleitschiene bereits integriert. Die Feststellanlage kann sowohl den Gangflügel, als auch den Standflügel feststellen. Die Montage erfolgt auf der Bandseite in der Position Normalmontage. Gang- und Standflügel können jeweils bis max. 130° arretiert werden. für Schließerkörper TS 5000 Stärke: EN 3-6
Norm: EN 1154 / EN 1158 Bandabstand: 1500-2800 mm Türart: Drehtür 2-flg. min.-Standflügelbreite: 400 mm Betriebsspannung: 24 V DC Versorgungsspannung: 230 V AC
Restwelligkeit: 20% Normalmontage: Bandseite
SW10630M.1

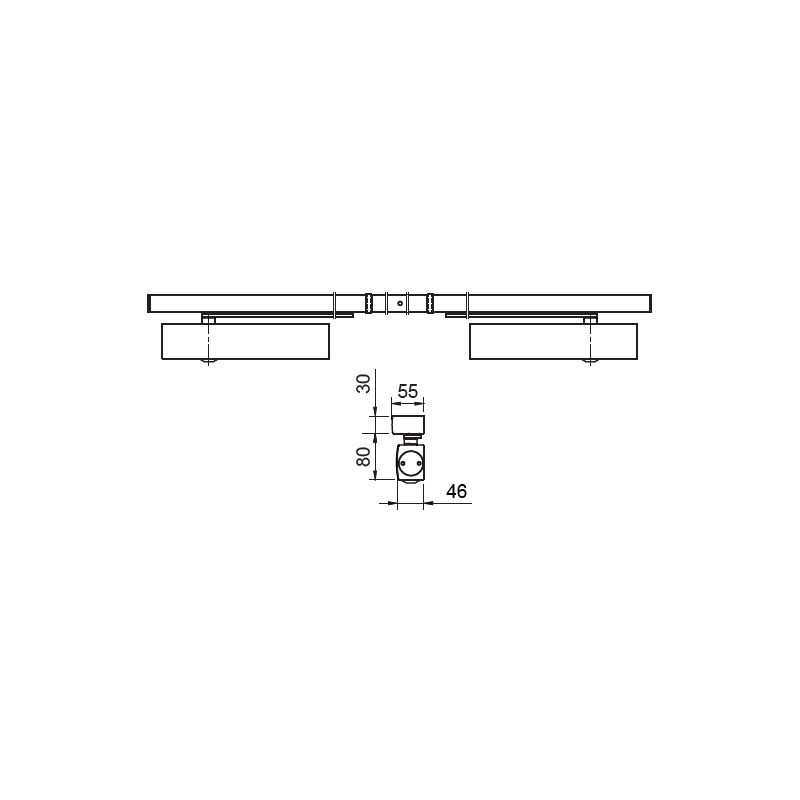

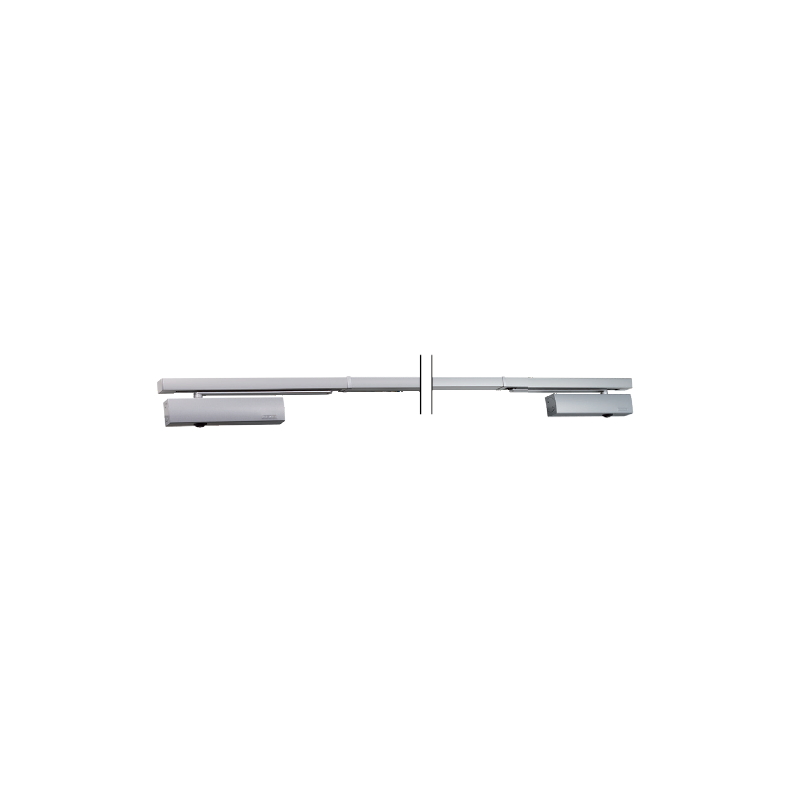

GEZE TS 5000 R-ISM/0 Obentürschließer Feststellanlage
GEZE TS 5000 R-ISM/0 ist ein Obentürschließer und eine Feststellanlage für zweiflügelige Brand- und Rauchschutztüren. Die Montage erfolgt auf der Bandseite (Normalmontage). In der Gleitschiene ist eine Schließfolgeregelung integriert, die dafür sorgt, dass beim Schließen zuerst der Standflügel in die Zarge fällt. Die Rauchschaltzentrale der Feststellanlage befindet sich bei diesem Modell in der Gleitschiene. Die Feststellung nicht über die Gleitschiene, sondern muss über zusätzliche Haltemagneten an der Wand oder am Boden ausgeführt werden. Wandmagneten und Montageplatten für die Schließkörper sind, sofern erfoderlich, nicht enthalten. Bitte beachten Sie, dass bei Feststellanlagen mit Haltemagneten ein separater Handauslösetaster vorgeschrieben ist. Der Handauslösetaster muss gesondert bestellt werden.
GEZE TS 5000 R-ISM/0 mit Gleitschiene und Schließkörper
Stärke: EN 3-6
Norm: EN 1154 / EN 1158
Bandabstand: 1500-2800 mm
Türart: Drehtür 2-flg.
min.-Standflügelbreite: 400 mm
Betriebsspannung: 24 V DC
Versorgungsspannung: 230 V AC
Restwelligkeit: 20%
Normalmontage: Bandseite
SW10588M.1
GEZE TS 5000 R-ISM/0 Obentürschließer Feststellanlage
GEZE Obentürschließer mit integrierter Schließfolgeregelung in der durchgehenden Gleitschiene (ohne Feststellung, für Haftmagnete am Gangflügel oder am Gang- und Standflügel), optische Größenanzeige, Schließkraft Schließgeschwindigkeit, Öffnungsdämpfung und regulierbarer hydraulischer Endschlag von vorn einstellbar, Gangflügel max. 1400mm, mit Rauchschalterzentrale in der Gleitschiene integriert. Dieses Modell eignet sich für den Einsatz von zusätzlichen Haltemagneten an der Wand oder auf dem Boden. Die Rauchschaltzentrale ist in der Gleitschiene bereits integriert. Ein Sturzmelder ist daher nicht mehr erforderlich.
Modell: R-ISM/0
Stärke: EN 2-6
Bandabstand: 1500-2800 mm
min.-Standflügelbreite: 400 mm
Türart: Drehtür 2-flg.
Norm: EN 1154 / EN 1155 / EN 1158
DIN: Links-Rechts
Versorgungsspannung: 230 V AC, 50 Hz
Betriebsspannung: 24 V DC
Restwelligkeit: 20%
Normalmotagen Bandseite
SW10632M.1

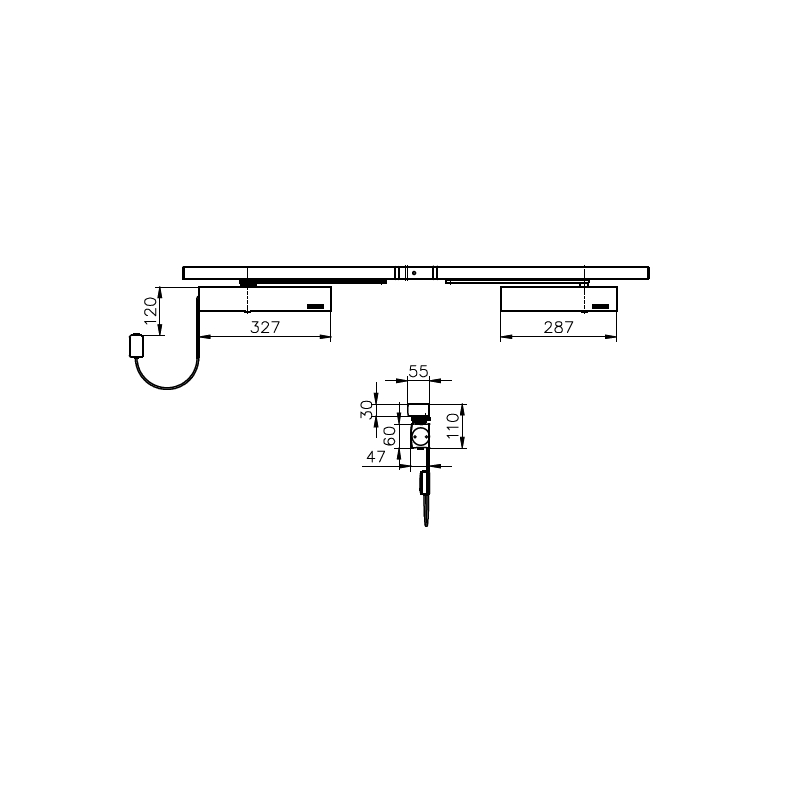

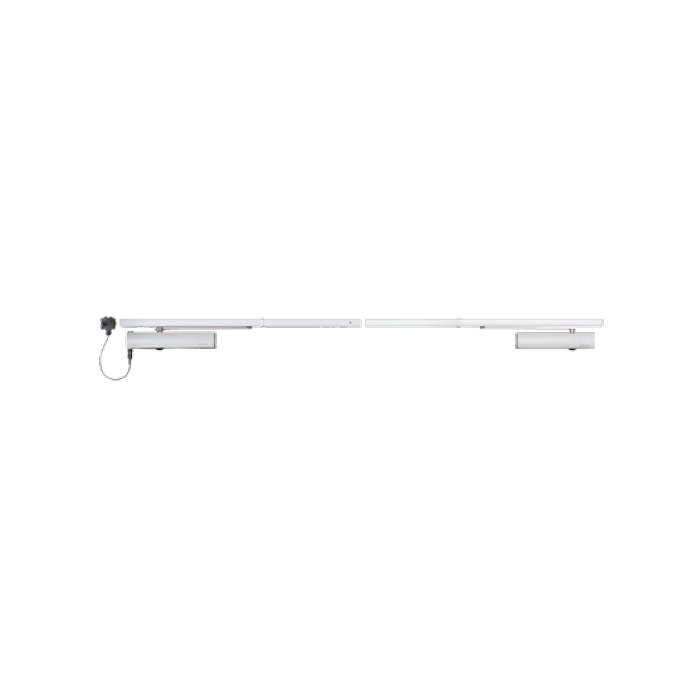

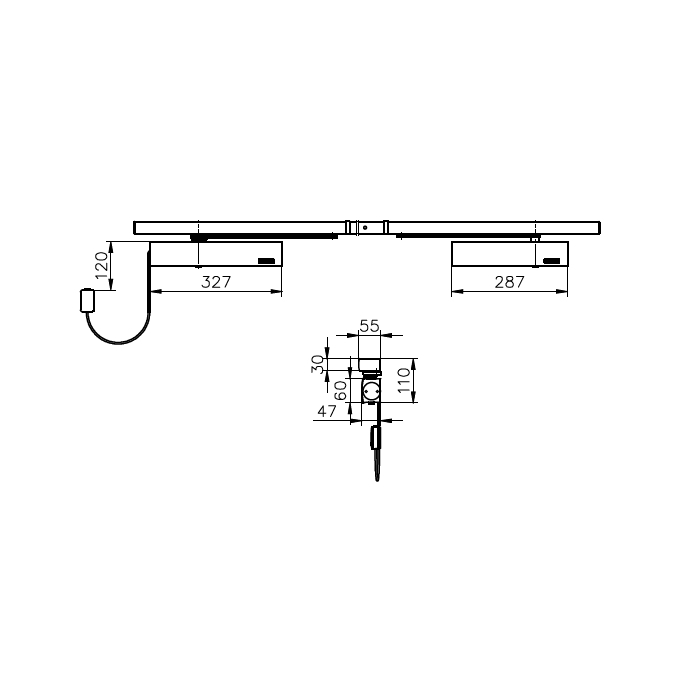

GEZE TS 5000 R-ISM/S Obentürschließer Feststellanlage
GEZE TS 5000 R-ISM/S ist ein Obentürschließer und eine Feststellanlage für zweiflügelige Brand- und Rauchschutztüren. Die Rauchschaltzentrale der Feststellanlage befindet sich bei diesem Modell in der Gleitschiene. Der Gangflügel besitzt zusätzlich eine Freileilauffunktion (85-170°). Eine Montageplatte ist nicht enthalten. Bitte beachten Sie, dass bei Feststellanlagen mit Freilauffunktion ein separater Handauslösetaster vorgeschrieben ist. Der Handauslösetaster muss gesondert bestellt werden.
für Schließerkörper TS 5000
Modell: R-ISM/S-Gleitschiene
Stärke: EN 3-6
Norm: EN 1154 / EN 1158
Bandabstand: 1500-2800 mm
Türart: Drehtür 2-flg.
min.-Standflügelbreite: 400 mm
Betriebsspannung: 24 V DC
Versorgungsspannung: 230 V AC
Restwelligkeit: 20%
Normalmontage: Bandseite
SW10580M.1

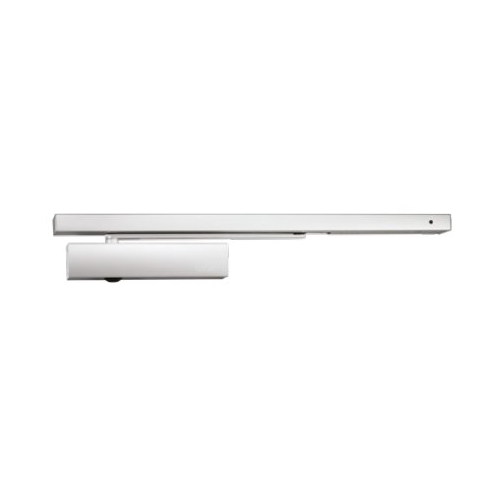

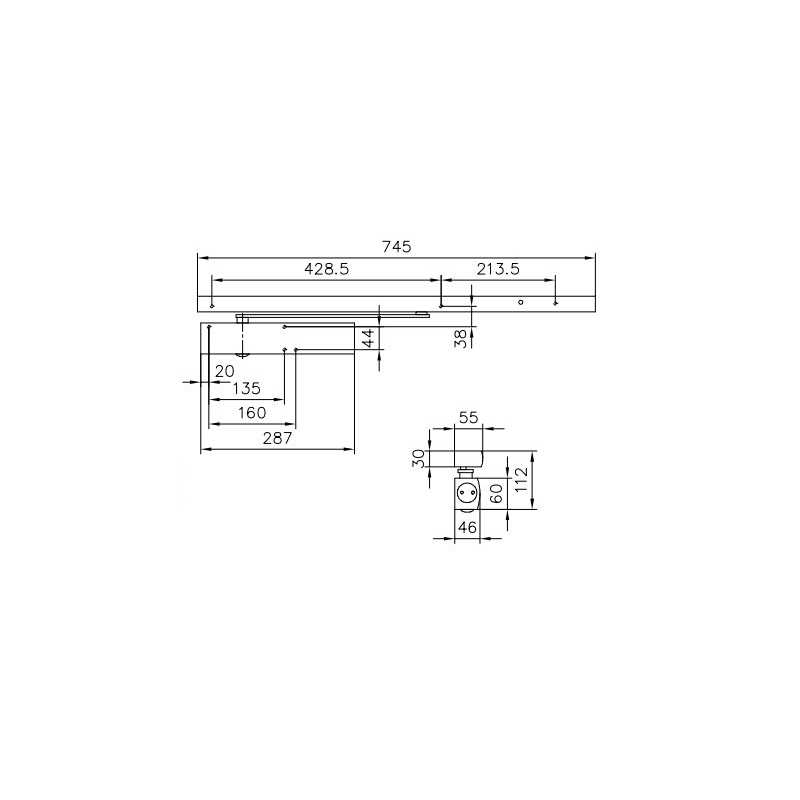

GEZE TS 5000 R/0 Obentürschließer Feststellanlage
GEZE TS 5000 R/0 ist ein Obentürschließer bzw. eine Feststellanlage mit integrierter Rauchschaltzentrale ohne eine integrierte mechanische Feststellung. Die Feststellung erfolgt bei diesem Modell über zusätzliche Boden- oder Wandmagneten.
Set GEZE TS 5000 R/0 mit Gleitschiene und Schließkörper.
Modell: R/0
Stärke: EN 2-6
Flügelbreite: max. 1400 mm
Türart: Drehtür 1-flg.
Norm: EN 1154 / EN 1155
DIN: L+R
Betriebsspannung: 24 V DC
Stromaufnahme: 200 mA
Versorgungsspannung: 230 V AC
Normalmontage: Bandseite
esco Artikel-Nr.: 16-820207
SW10628M.1

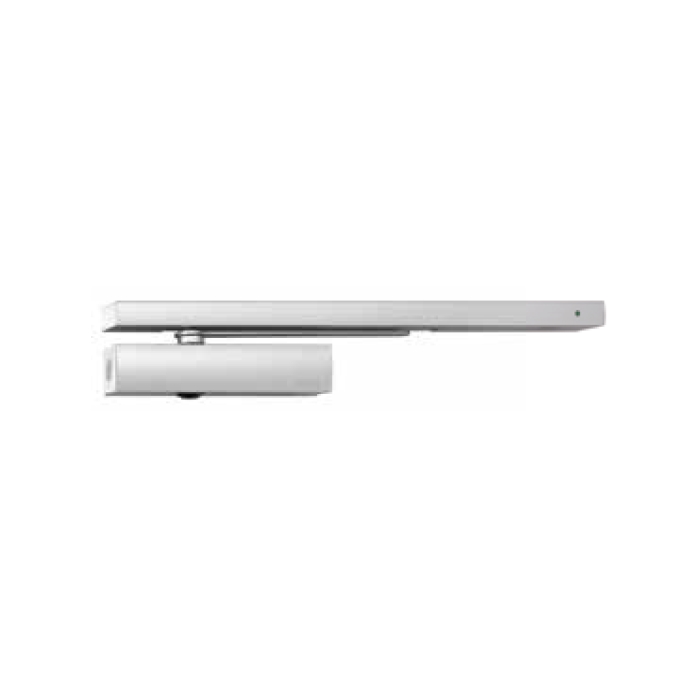

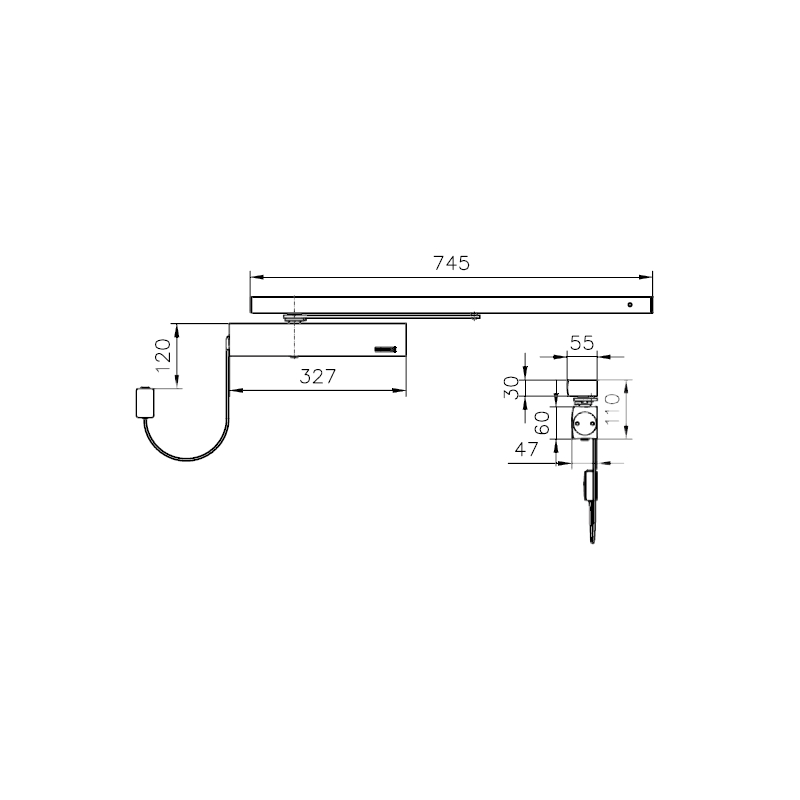

GEZE TS 5000 RFS Obentürschließer Feststellanlage
GEZE TS 5000 RFS ist ein Obentürschließer und eine Feststellanlage mit Freilauffunktion und integrierter Rauchschaltzentrale in der Gleitschiene. Bitte beachten Sie, dass bei Feststellanlagen mit Freilauffunktion ein separater Handauslösetaster vorgeschrieben ist. Der Handauslösetaster muss gesondert bestellt werden.
Set GEZE TS 5000 RFS mit Gleitschiene und Schließkörper
Stärke: EN 3-6
Norm: EN 1155
Flügelbreite: max. 1400 mm
Türart: Drehtür 1-flg.
Betriebsspannung: 24 V DC
Versorgungsspannung: 230 V
SW10671
HEKATRON Feststellanlagen-Zentrale FSZ Basis
HEKATRON Feststellanlagen-Zentrale FSZ Basis
Kompakteinheit für Stromversorgung
und Anschluss von Steuerung
Handtaster, Alarmspeicher und Reset-Taster
Modell: FSZ Basis
Nennspannung: 230 V AC
Frequenzbereich (min): 50 Hz
Frequenzbereich (max): 60Hz
Ausgangsspannung: 24 V DC
Ausgangsstrom: max. 400 mA
Wechsler potentialfrei: max. 30 V DC / 5 A
Abmessung (B x H x T): 146 x 146 x 60,5 mm
Material Gehäuse: Kunststoff
Schutzart: IP 30 (Unterputz), IP 65 (Aufputz)
VDS Zulassung: G 213091
Hinweis: Für Feststellanlagen bis zu 9 Rauchschaltern
SW10672

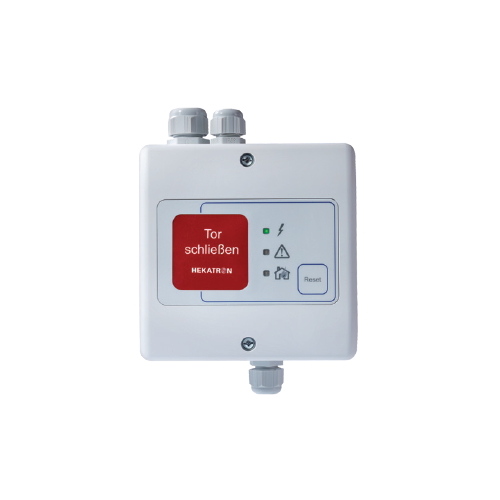

HEKATRON Feststellanlagen-Zentrale FSZ Pro
HEKATRON Feststellanlagen-Zentrale FSZ Pro
Kompakteinheit für Stromversorgung
und Anschluss von Steuerung,
Handtaster, Alarmspeicher und Reset-Taster
Farbe: weiß, RAL 9003
Norm: DIN EN 14637
Ausgangsstrom: 900 mA
Schutzart: IP 65
Eingangsspannung: 230 V AC
Ausgangsnennspannung: 24 V DC
Hinweis: Für Feststellanlagen bis zu 9 Rauchschaltern
SW10669M.1
HEKATRON FSZ Kompakt Feststellanlage
Die FSZ kompakt ist eine kompakte Feststellanlagenzentrale für Brand- und Rauchschutztüren in Industrie- und Verwaltungsgebäuden. Sie vereint Auslösevorrichtung, Energieversorgung und Alarmspeicherung in einem Gerät. Die Zentrale ist einfach zu montieren und bietet eine abwärtskompatible Lösung für ältere Systeme. Sie verfügt über eine einstellbare Alarmspeicherung, Leitungsüberwachung, sowie einen Ausgang für Feststellvorrichtungen und Alarmausgang. Ihr Design ermöglicht eine Montage in verschiedenen Positionen, z. B. unter Decken oder in Nischen, und sie ist nach den neuesten DIBt- und DIN EN 14637-Normen geprüft.
mit Abdeckung RNO 02
mit Leitungsüberwachung
Ausgangsspannung: 24 V DC stabilisiert
Ausgangsstrom: max. 460 mA
Wechsler potentialfrei: max. 30 V DC / 1 A
Abmessung (B x H x T): 127 x 36 x 35 mm
Material Gehäuse: Kunststoff
Schutzart: IP 40
SW10670M.1

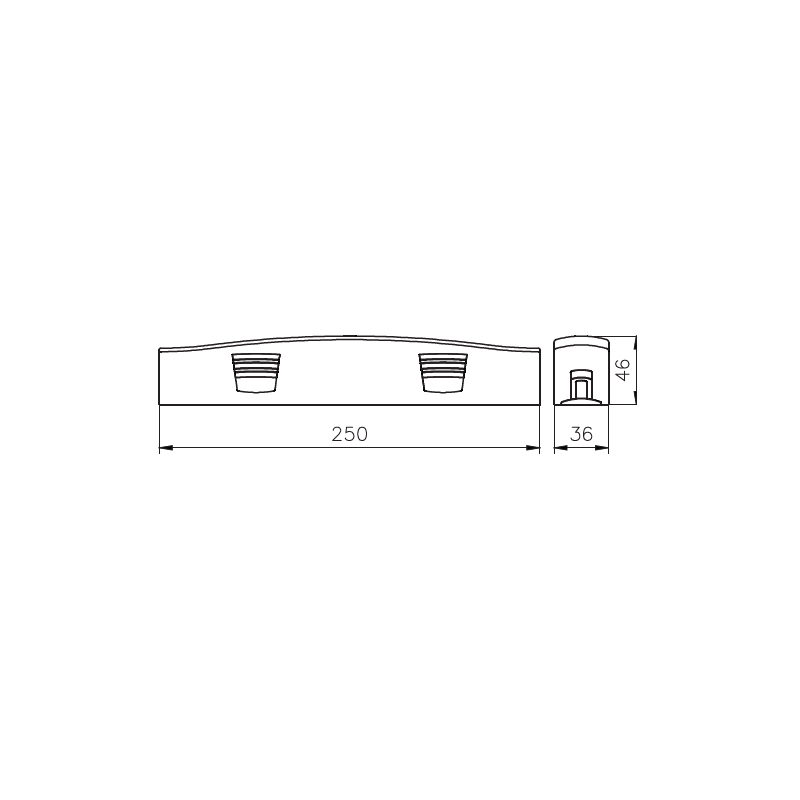

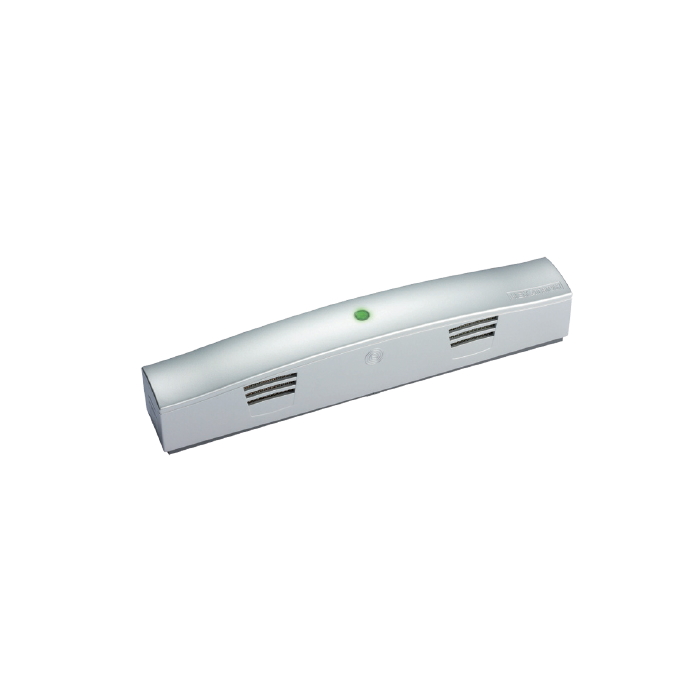

HEKATRON RSZ Kompakt Rauchschaltzentrale
HEKATRON RSZ Kompakt Rauchschaltzentrale ist eine Zentrale für elektromechanische Feststellanlagen an Brandschutztüren und Rauchschutztüren. Das Modell hat eine kompakte Bauform und einen integrierten Sturzrauchschalter. An die Hekatron RSZ Kompakt Rauchschaltzentrale können zahlreiche Rauch- und Thermodifferentialschalter (Rauch- und Wärmemelder) angeschlossen werden.
mit Abdeckung RZO 02
mit Leitungsüberwachung.
Ausgangsspannung: 24 V DC stabilisiert
Ausgangsstrom: max. 460 mA
Wechsler potentialfrei: max. 30 V DC / 1 A
Abmessung (B x H x T): 250 x 36 x 46 mm
Material Gehäuse: Kunststoff
Schutzart: IP 40
SW10778

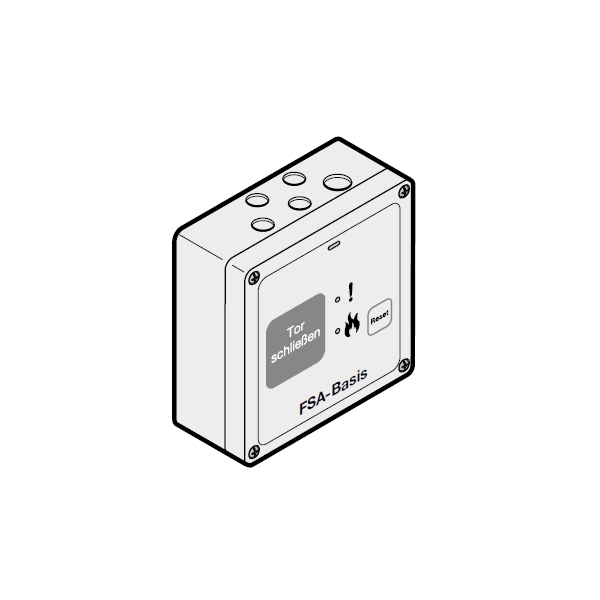

Hörmann FSA-Basis Feststellanlage Zentrale
Hörmann FSA-Basis Feststellanlage Zentrale mit integriertem Handauslösetaster.
Hörmann Artikel-Nr.: 2033180
