Brandschutzverglasungen

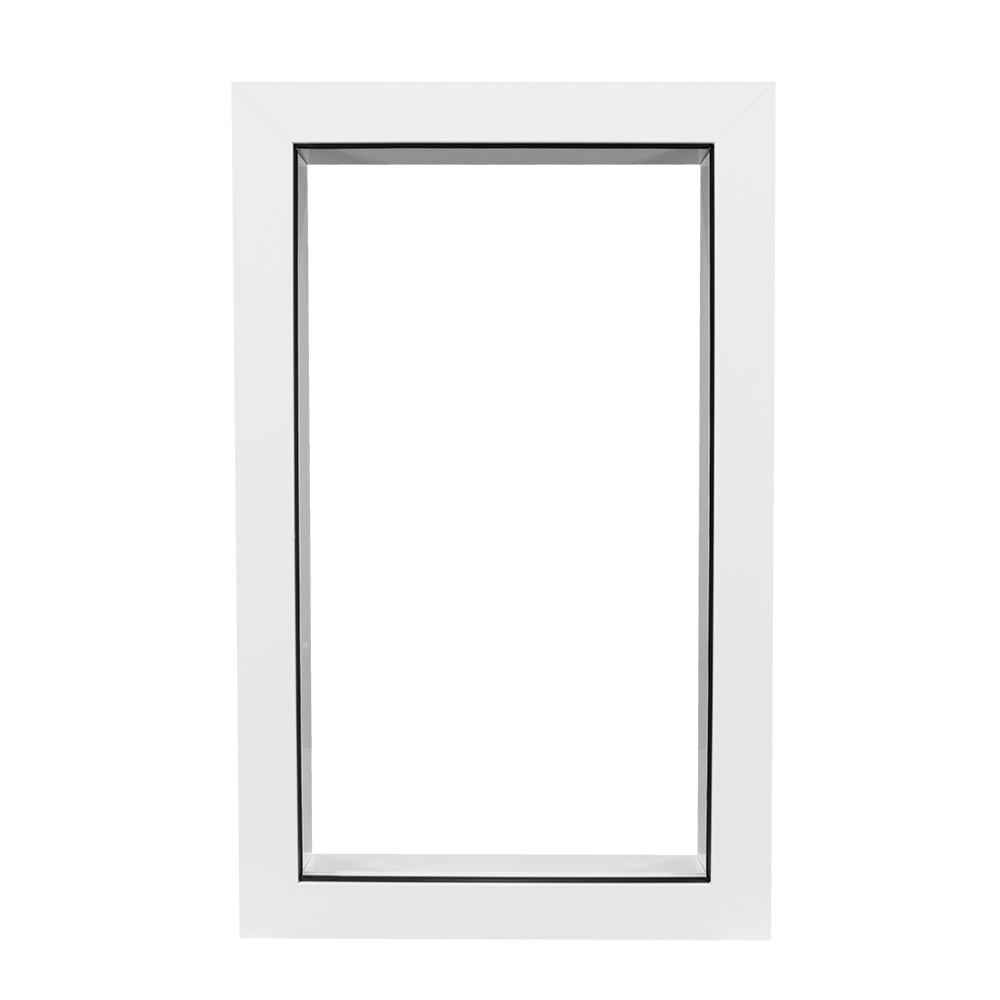

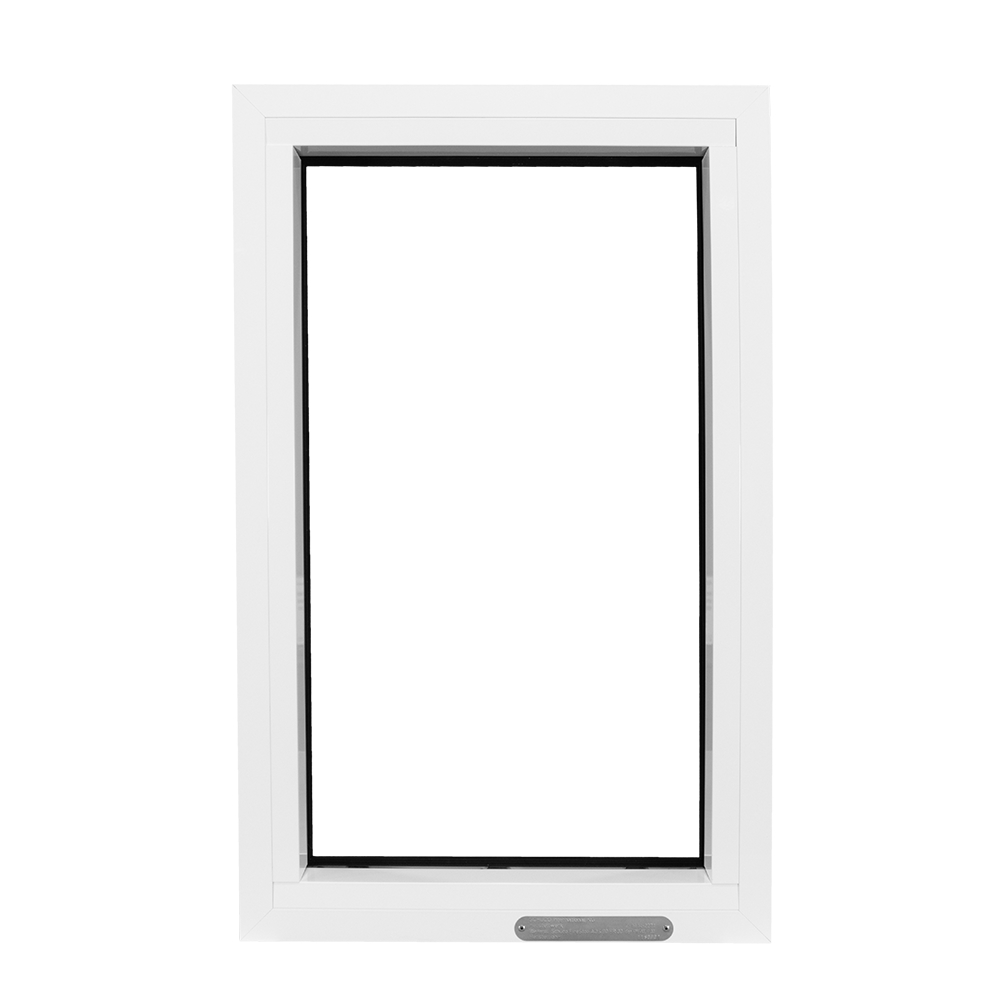

Brandschutzverglasung Aluminium F30 Brandschutzverglasung Schüco ADS90FR30 (Festverglasung) Die Brandschutzverglasung Schüco ADS90FR30 ist eine Festverglasung aus Aluminium für den Einbau in feuerhemmende Massiv- und Leichtbauwände. Die Brandschutzverglasung verfügt über hervorragende brandschutztechnische Eigenschaften. Das Profilsystem besteht aus Mehrkammer-Aluminiumprofilen und erfüllt die Feuerwiderstandsklasse F30 nach DIN 4102-13 unabhängig von der Richtung der Brandbeanspruchung. Mit einer schlanken Bautiefe von nur 90 mm und einer Rahmenbreite von 67 mm können feuerhemmende Brandschutzverglasungen in der Innen- und Außenanwendung realisiert werden. Das System Schüco ADS90FR30 ist über die allgemeine Bauartgenehmigung Z-19.14-2271 des DIBt-Berlin für den Einbau in inneren und äußeren Brandschutzwänden nachgewiesen. Bestellen Sie hier Ihre individuelle Brandschutzverglasung in dem von Ihnen gewünschten Abmessungen. Klicken Sie unter dem Artikelpreis auf Artikel konfigurieren und stellen Sie mit nur wenigen Klicks Ihre individuelle Brandschutzverglasung zusammen.   Systemaufbau Die Rahmenprofile dieser Brandschutzverglasung bestehen aus speziellen 5-Kammer Aluminium-Kunststoff-Verbundprofilen. Die Bautiefe der Profile beträgt 90 mm. Die Ansichtsbreite der Rahmenkonstruktion beträgt 67 mm. Die beiden äußeren Profilschalen sind aus hochfestem Aluminium gefertigt und sind in der Profilmitte durch eine isolierende Kunststoffkammer verbunden. Wir liefern Ihnen die Brandschutzverglasung Schüco ADS90FR30 als einbaufertige Rahmenkonstruktion inkl. Scheibendichtungen, Glashalteleisten und einer klar durchsichtigen oder matten Brandschutzglasscheibe. Das zugelassene Brandschutzisolierglas Pyrostop 30-35 ist mit einer Nenndicke von 36 mm (+2 / -2 mm) über die allgemeine Bauartgenehmigung Z-6.20-2330 für den Einbau in mindestens feuerhemmenden äußeren Brandschutzwänden nachgewiesen. Der gewünschte RAL-Farbton der Aluminium-Rahmenkonstruktion kann in der Konfiguration ausgewählt werden.   Bauteilanschlüsse Der Einbau von Brandschutzverglasungen der Serie ADS90FR30 erfolgt unter Berücksichtigung der allgemeinen Bauartgenehmigung in den nachfolgend aufgeführten Massivwänden: Mauerwerkswände bestehend aus Mauerziegeln, Kalksandstein in einer Dicke von mindestens 11,5 cm Mauerwerkswände aus Porenbetonsteinen in einer Dicke von mindestens 15 cm Betonwände bzw. Stahlbetonwände Leichtbauwände in Metallständerbauweise in der Feuerwiderstandsklasse F30 Leichtbauwände in Holzständerbauweise in der Feuerwiderstandsklasse F30 Bekleidete Stahlbauteile der Feuerwiderstandsklasse F30 nach DIN 4102-4 Bekleidete Holzbauteile der Feuerwiderstandsklasse F30 nach DIN 4102-4 Klassifizierte Holzbauteile der Feuerwiderstandsklasse F30 nach DIN 4102-4   Lieferumfang: Im Lieferumfang enthalten ist eine einbaufertige Rahmenkonstruktion inkl. Dichtungen, Glasleisten, Verglasungsklötzen und der dazugehörigen Scheibe Brandschutzglas (Brandschutzisolierglas). Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert. Einbaufertige Rahmenkonstruktion Kennzeichnungsschild (am Rahmen vernietet) Glasanlagedichtung Glasdichtung Glasleisten Verglasungsklötze verschiedene Größen Rahmendübel (optional) Mineralwolle zum Verfüllen des Ringspaltes (optional)   Hinweise Elementrahmen und Brandschutzglas werden getrennt per Spedition bis zur Bordsteinkante ausgeliefert. Das Abladen vom Brandschutzglas ist Aufgabe des Bestellers Hebegeräte wie Stapler sollten vorhanden sein. In der Konfiguration können Sie optional eine Kranentladung buchen.  ACHTUNG VOR FALSCHEN UND UNZULÄSSIGEN BRANDSCHUTZELEMENTEN: Brandschutzverglasungen (Festverglasung) sind in Deutschland ausschließlich national geregelt und benötigen als Verwendbarkeitsnachweis und Anwendbarkeitsnachweis eine allgemein bauaufsichtliche Zulassung bzw. eine allgemeine Bauartgenehmigungen des DIBt-Berlin. Im Internet werden Brandschutzverglasungen von ausländischen Anbietern in der Feuerwiderstandsklasse EI30 mit CE-Zulassung angeboten. Diese EI30-Verglasungen sind in Deutschland nicht zulässig und dürfen ohne eine allgemein bauaufsichtliche Zulassung / allgemeine Bauartgenehmigung nicht eingebaut werden. Die Produktion von Brandschutzverglasungen ist im Übrigen überwachungspflichtig. Brandschutzverglasungen sind mit einem Kennzeichnungsschild (Prägeschild) aus Stahlblech zu versehen. Auf diesem Schild sind Herstellungswerk, Zulassungsnummer, Herstellungsjahr und System vermerkt. Brandschutzverglasungen nach dieser allgemeinen Bauartgenehmigung dürfen nur von Unternehmen ausgeführt bzw. montiert werden, die ausreichende Erfahrungen auf diesem Gebiet haben und entsprechend geschultes Personal dafür einsetzen. Alle Bestimmungen der allgemeinen Bauartgenehmigung sind uneingeschränkt zu beachten. Die allgemeine Bauartgenehmigung finden Sie im Downloadbereich auf dieser Seite.

Brandschutzverglasung Aluminium F60 Brandschutzverglasung Schüco ADS80FR60 (Festverglasung) Hochfeuerhemmende Brandschutzverglasung in der Feuerwiderstandsklasse F60 nach DIN 4102-13 bestehend aus einer Aluminium-Rahmenkonstruktion für den Einbau in eine innere oder äußere Brandschutzwand. Diese Brandschutzverglasung vom Typ Schüco ADS80FR60 besteht aus hochwärmegedämmten Aluminium-Kunststoff-Verbundprofilen. Spezielle Brandschutzisolatoren in den Profilkammern sorgen für optimale brandschutztechnische Eigenschaften und gewährleisten eine Feuerwiderstandsdauer von 60 Minuten. Die Verwendbarkeit und Anwendbarkeit dieser Festverglasung ist über die allgemeine Bauartgenehmigung Z-14-2243 des DIBt-Berlin geregelt. Wie jede Brandschutzverglasung trägt auch dieses System auf dem Rahmen ein geprägtes Kennzeichnungsschild mit den behördlich geforderten Angaben zum Herstellungswerk und der allgemein bauaufsichtlichen Bauartgenehmigung. Bestellen Sie hier Ihre individuelle Brandschutzverglasung in dem von Ihnen gewünschten Abmessungen. Klicken Sie unter dem Artikelpreis auf Artikel konfigurieren und stellen Sie mit nur wenigen Klicks Ihre individuelle Brandschutzverglasung zusammen.   Systemaufbau Das System Schüco ADS80FR60 besteht aus speziellen Aluminium-Kunststoff-Verbundprofilen die bereits vor der Herstellung in Ihrem Wunschfarbton beschichtet werden. Die Blendrahmenprofile haben eine Bautiefe von 80 mm und eine Ansichtsbreite von 59 oder 69 mm. Wir liefern Ihnen die Brandschutzverglasung Schüco ADS80FR60 der Feuerwiderstandsklasse F60 als einbaufertige Rahmenkonstruktion inkl. Scheibendichtungen, Glashalteleisten und einer klar durchsichtigen Brandschutzglasscheibe. Das zugelassene Brandschutzisolierglas Pilkington Pyrodur 60-361 hat in der Außenanwendung eine Nenndicke von 41 mm (+2 / -2 mm) und kann optional in einer matten Ausführung ausgeliefert werden. Der Farbton der Rahmenkonstruktion kann über das Dropdown-Menü in der Konfiguration ausgewählt werden.   Bauteilanschlüsse Der Einbau von Brandschutzverglasungen der Serie ADS80FR60 erfolgt unter Berücksichtigung der allgemeinen Bauartgenehmigung in den nachfolgend aufgeführten Wänden: Mauerwerkswände bestehend aus Mauerziegeln, Kalksandstein in einer Dicke von mindestens 15 cm Mauerwerkswände aus Porenbetonsteinen in einer Dicke von mindestens 15 cm Betonwände bzw. Stahlbetonwände in einer Dicke von mindestens 10 cm Leichtbauwände in Metallständerbauweise in der Feuerwiderstandsklasse F60 Bekleidete Stahlbauteile der Feuerwiderstandsklasse F60 nach DIN 4102-4 Bekleidete Holzbauteile der Feuerwiderstandsklasse F60 nach DIN 4102-4 Klassifizierte Holzbauteile der Feuerwiderstandsklasse F60 nach DIN 4102-4   Lieferumfang: Im Lieferumfang enthalten ist eine einbaufertige Rahmenkonstruktion inkl. Dichtungen, Glasleisten, Verglasungsklötzen und der dazugehörigen Scheibe Brandschutzglas (Brandschutzisolierglas). Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert. Einbaufertige Rahmenkonstruktion Kennzeichnungsschild (am Rahmen vernietet) Glasanlagedichtung Glasdichtung Glasleisten Verglasungsklötze verschiedene Größen Rahmendübel (optional) Mineralwolle zum Verfüllen des Ringspaltes (optional)   Hinweise Elementrahmen und Brandschutzglas werden getrennt per Spedition bis zur Bordsteinkante ausgeliefert. Das Abladen vom Brandschutzglas ist Aufgabe des Bestellers. Hebegeräte wie Stapler sollten vorhanden sein. In der Konfiguration können Sie optional eine Kranentladung buchen.  ACHTUNG VOR FALSCHEN UND UNZULÄSSIGEN BRANDSCHUTZELEMENTEN: Brandschutzverglasungen (Festverglasung) sind in Deutschland ausschließlich national geregelt und benötigen als Verwendbarkeitsnachweis und Anwendbarkeitsnachweis eine allgemein bauaufsichtliche Zulassung bzw. eine allgemeine Bauartgenehmigungen des DIBt-Berlin. Im Internet werden Brandschutzverglasungen von ausländischen Anbietern in der Feuerwiderstandsklasse EI60 mit CE-Zulassung angeboten. Diese EI60-Verglasungen sind in Deutschland nicht zulässig und dürfen ohne eine allgemein bauaufsichtliche Zulassung / allgemeine Bauartgenehmigung nicht eingebaut werden. Die Produktion von Brandschutzverglasungen ist im Übrigen überwachungspflichtig. Brandschutzverglasungen sind mit einem Kennzeichnungsschild (Prägeschild) aus Stahlblech zu versehen. Auf diesem Schild sind Herstellungswerk, Zulassungsnummer, Herstellungsjahr und System vermerkt. Brandschutzverglasungen nach dieser allgemeinen bauaufsichtlichen Zulassung dürfen nur von Unternehmen ausgeführt bzw. montiert werden, die ausreichende Erfahrungen auf diesem Gebiet haben und entsprechend geschultes Personal dafür einsetzen. Alle Bestimmungen der allgemeinen Bauartgenehmigung sind uneingeschränkt zu beachten. Die allgemeine Bauartgenehmigung finden Sie im Downloadbereich auf dieser Seite.

Brandschutzverglasung Aluminium F90 Brandschutzverglasung Schüco ADS90FR90 (Festverglasung) Die neue Brandschutzverglasung Schüco ADS90FR90 (Festverglasung) besteht aus einem einbaufertigen Rahmen aus hochwärmegedämmten Aluminiumprofilen und einer feuerbeständigen Brandschutz-Isolierglasscheibe. Die Brandschutzverglasung Schüco ADS90FR90 erfüllt eine Feuerwiderstandsdauer von 90 Minuten und ist für den Einbau in inneren und äußeren Brandschutzwänden über die allgemeine bauaufsichtliche Bauartgenehmigung Z-19.14-2455 (DIBt-Berlin) nachgewiesen und bauaufsichtlich zugelassen. Das System benötigt im Gegensatz zur Vorgängerserie keine zusätzlichen Deckschalen auf der Profilinnenseite und verfügt über eine schlanke Bautiefe von nur 90 mm. Bestellen Sie hier Ihre individuelle Brandschutzverglasung in dem von Ihnen gewünschten Abmessungen. Klicken Sie unter dem Artikelpreis auf Artikel konfigurieren und stellen Sie mit nur wenigen Klicks Ihre individuelle Brandschutzverglasung zusammen.    Systemaufbau Der einbaufertige Rahmen dieser Brandschutzverglasung besteht aus Aluminium-Kunstoff-Verbundprofilen, deren Profilkammern und Glasleisten mit speziellen Brandschutzisolatoren gefüllt sind. Die Brandschutzverglasung (Festverglasung) beinhaltet eine einbaufertige Rahmenkonstruktion, eine Brandschutzisolierglasscheibe, Scheibendichtungen und Glashalteleisten. Die Profile der feuerbeständigen Brandschutzverglasung werden in Ihrem Wunschfarbton pulverbeschichtet oder hochwertig eloxiert. Den gewünschten Farbton können Sie über das Dropdown-Menü in der Konfiguration auswählen. Das Brandschutz-Isolierglas (Pilkington Pyrostop 90-361) hat eine Nenndicke von 54 mm und ist über die allgemeine Bauartgenehmigung Z-19.14-2455 der Brandschutzverglasung für den Einsatz in der Außenanwendung zugelassen. Es handelt sich bei dem Glastyp Pyrostop 90-361 um ein zweifach-Isolierglas mit einer Krypton-Gasfüllung und einer Gegenscheibe aus ESG. Das Brandschutzglas wird standardmäßig klar durchsichtig ausgeliefert. Sie haben während der Konfiguration die Möglichkeit, eine matte Ausführung der Brandschutz-Isolierglasscheibe zu wählen.   Bauteilanschlüsse Der Einbau von Brandschutzverglasungen der Serie ADS90FR90 erfolgt unter Berücksichtigung der allgemeinen Bauartgenehmigung in den nachfolgend aufgeführten Massivwänden: Mauerwerkswände bestehend aus Mauerziegeln, Kalksandstein in einer Dicke von mindestens 11,5 cm Mauerwerkswände aus Porenbetonsteinen in einer Dicke von mindestens 15 cm Betonwände bzw. Stahlbetonwände in einer Dicke von mindestens 10 cm Leichtbauwände in Metallständerbauweise in der Feuerwiderstandsklasse F90 Bekleidete Stahlbauteile der Feuerwiderstandsklasse F90 nach DIN 4102-4   Lieferumfang: Im Lieferumfang enthalten ist eine einbaufertige Rahmenkonstruktion inkl. Dichtungen, Glasleisten, Verglasungsklötzen und der dazugehörigen Scheibe Brandschutzglas (Brandschutzisolierglas). Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert.   Hinweise Elementrahmen und Brandschutzglas werden getrennt per Spedition bis zur Bordsteinkante ausgeliefert. Das Abladen vom Brandschutzglas ist Aufgabe des Bestellers. Hebegeräte wie Stapler sollten vorhanden sein. In der Konfiguration können Sie optional eine Kranentladung buchen.  ACHTUNG VOR FALSCHEN UND UNZULÄSSIGEN BRANDSCHUTZELEMENTEN: Brandschutzverglasungen (Festverglasung) sind in Deutschland ausschließlich national über allgemein bauaufsichtliche Zulassungen / allgemeine Bauartgenehmigungen nach DIN 4102-13 geregelt. Im Internet werden Brandschutzverglasungen von ausländischen Anbietern in der Feuerwiderstandsklasse EI90 mit CE-Zulassung angeboten. Diese Elemente sind in Deutschland nicht zugelassen und dürfen in Deutschland ohne eine allgemein bauaufsichtliche Zulassung / allgemeine Bauartgenehmigung nicht eingebaut werden. Die Herstellung von Brandschutzverglasungen ist überwachungspflichtig. Brandschutzverglasungen sind mit einem Kennzeichnungsschild (Prägeschild) aus Stahlblech zu versehen. Auf diesem Schild sind Herstellungswerk, Zulassungsnummer, Herstellungsjahr und System vermerkt. Brandschutzverglasungen nach dieser allgemeinen bauaufsichtlichen Zulassung dürfen nur von Unternehmen ausgeführt bzw. montiert werden, die ausreichende Erfahrungen auf diesem Gebiet haben und entsprechend geschultes Personal dafür einsetzen. Alle Bestimmungen der allgemeinen Baurtgenehmigung sind uneingeschränkt zu beachten. Die allgemeine Bauartgenehmigung finden Sie im Downloadbereich auf dieser Seite.

Brandschutzverglasung Aluminium G30 Brandschutzverglasung Schüco ADS80FR30 (Festverglasung) Diese Brandschutzverglasung vom Typ Schüco ADS80FR30 erfüllt die Feuerwiderstandsklasse G30 nach DIN 4102-13 und ist für den Einbau in äußere Brandschutzwände zugelassen. Im Gegensatz zu F-Verglasungen absorbieren G-Verglasungen keine Strahlungshitze und verhindern ausschließlich einen Brandüberschlag auf angrenzende Brandabschnitte. Dafür sind sie etwas günstiger als F-Verglasungen. G-Verglasungen dürfen allerdings nicht dort eingebaut werden, wo Brandschutzverglasungen der Feuerwiderstandsklasse F bauaufsichtlich gefordert werden. Bei einer Montage von G-Verglasungen ist also immer darauf zu achten, dass keine Gefahr durch eine mögliche Wärmeübertragung besteht. In Flurbereichen oder Laubengängen ist ein Einbau beispielsweise erst ab einer Einbauhöhe von 1,80 m, gemessen von Oberkante Fertigfußboden bis Unterkante Verglasung, möglich. Das System ADS80FR30 besteht analog zur F-Verglasung aus einem Aluminiumrahmen und einer Brandschutzisolierglasscheibe und ist über die allgemeine bauaufsichtliche Zulassung Z-19.14-1831 des DIBt-Berlin bauaufsichtlich geregelt. Wie jede Brandschutzverglasung trägt auch dieses System auf dem Rahmen ein geprägtes Kennzeichnungsschild mit den behördlich geforderten Angaben zum Herstellungswerk und der allgemein bauaufsichtlichen Zulassung. Bestellen Sie hier Ihre individuelle Brandschutzverglasung in dem von Ihnen gewünschten Abmessungen. Tragen Sie hierzu einfach die Maße in die entsprechenden Felder.   Systemaufbau Brandschutzverglasungen der Serie Schüco ADS80FR30 (G30) sind zugelassene Festverglasungen, die in Öffnungen von Brandschutzwänden eingebaut werden dürfen. Die Rahmenkonstruktion dieser Brandschutzverglasung besteht aus Merkammer Aluminium-Kunststoff-Verbundprofilen mit einer Bautiefe von 80 mm und einer Ansichtsbreite von 59 oder 69 mm. Wir liefern Ihnen die Brandschutzverglasung Schüco ADS80FR30 der Feuerwiderstandsklasse G30 als einbaufertige Rahmenkonstruktion inkl. Scheibendichtungen, Glashalteleisten und einer klar durchsichtigen Brandschutzglasscheibe. Das zugelassene Brandschutzisolierglas Pilkington Pyrodur 30-36 hat in der Innenanwendung eine Nenndicke von 32 mm (+2 / -2 mm) und kann optional in einer matten Ausführung ausgeliefert werden. Der Farbton der Rahmenkonstruktion kann über das Dropdown-Menü in der Konfiguration ausgewählt werden.   Bauteilanschlüsse Der Einbau von Brandschutzverglasungen der Serie ADS80FR30 erfolgt unter Berücksichtigung der allgemeinen Bauartgenehmigung in den nachfolgend aufgeführten Massivwänden: Mauerwerkswände bestehend aus Mauerziegeln, Kalksandstein in einer Dicke von mindestens 11,5 cm Mauerwerkswände aus Porenbetonsteinen in einer Dicke von mindestens 15 cm Betonwände bzw. Stahlbetonwände Leichtbauwände in Metallständerbauweise in der Feuerwiderstandsklasse F30-A Bekleidete Stahlbauteile der Feuerwiderstandsklasse F30 nach DIN 4102-4 Bekleidete Holzbauteile der Feuerwiderstandsklasse F30 nach DIN 4102-4 Klassifizierte Holzbauteile der Feuerwiderstandsklasse F30 nach DIN 4102-4   Lieferumfang: Im Lieferumfang enthalten ist eine einbaufertige Rahmenkonstruktion inkl. Dichtungen, Glasleisten, Verglasungsklötzen und der dazugehörigen Scheibe Brandschutzglas (Brandschutzisolierglas). Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert. Einbaufertige Rahmenkonstruktion Kennzeichnungsschild (am Rahmen vernietet) Glasanlagedichtung Glasdichtung Glasleisten Verglasungsklötze verschiedene Größen Rahmendübel (optional) Mineralwolle zum Verfüllen des Ringspaltes (optional)   Hinweise Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert. Das Abladen vom Brandschutzglas ist Aufgabe des Bestellers Hebegeräte wie Stapler sollten vorhanden sein. ACHTUNG VOR FALSCHEN UND UNZULÄSSIGEN BRANDSCHUTZELEMENTEN: Brandschutzverglasungen (Festverglasung) sind in Deutschland ausschließlich national geregelt und benötigen als Verwendbarkeitsnachweis und Anwendbarkeitsnachweis eine allgemein bauaufsichtliche Zulassung bzw. eine allgemeine Bauartgenehmigungen des DIBt-Berlin. Im Internet werden Brandschutzverglasungen von ausländischen Anbietern in der Feuerwiderstandsklasse E30 mit CE-Zulassung angeboten. Diese E30-Verglasungen sind in Deutschland nicht zulässig und dürfen ohne eine allgemein bauaufsichtliche Zulassung / allgemeine Bauartgenehmigung nicht eingebaut werden. Die Produktion von Brandschutzverglasungen ist im Übrigen überwachungspflichtig. Brandschutzverglasungen sind mit einem Kennzeichnungsschild (Prägeschild) aus Stahlblech zu versehen. Auf diesem Schild sind Herstellungswerk, Zulassungsnummer, Herstellungsjahr und System vermerkt. Brandschutzverglasungen nach dieser allgemeinen bauaufsichtlichen Zulassung dürfen nur von Unternehmen ausgeführt bzw. montiert werden, die ausreichende Erfahrungen auf diesem Gebiet haben und entsprechend geschultes Personal dafür einsetzen. Alle Bestimmungen der allgemeinen Bauartgenehmigung sind uneingeschränkt zu beachten. Die allgemeine Bauartgenehmigung finden Sie im Downloadbereich auf dieser Seite.
