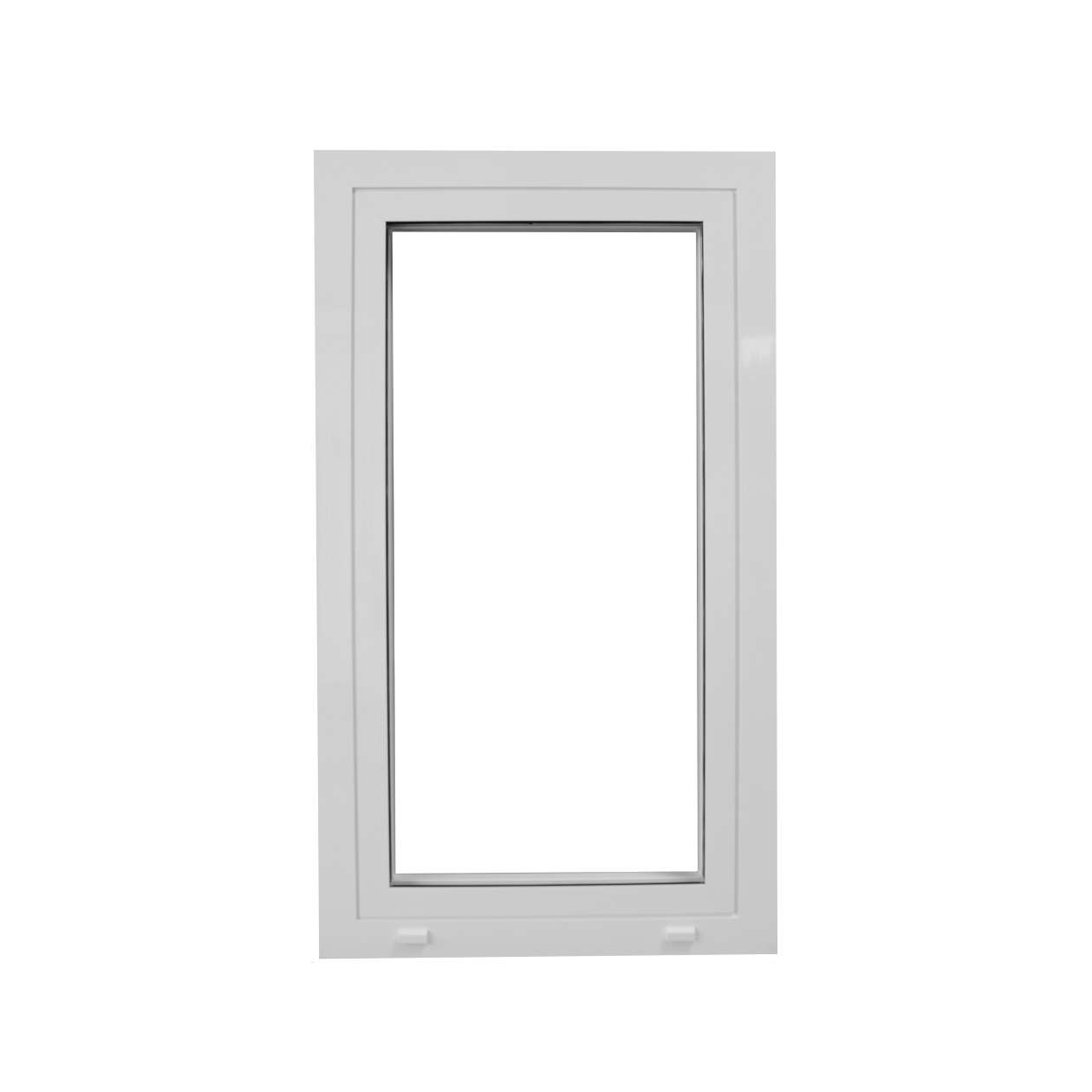

Brandschutzfenster Schüco AWS70FR30 EI² 30 Sa C2 (F30)
Das öffenbare Brandschutzfenster Schüco AWS70FR30 ist für den Einbau in äußere Brandschutzwände zugelassen. Es erfüllt eine Feuerwiderstandsdauer von 30 Minuten und wird nach DIN EN 16034 bei der Zelenka Brandschutztechnik GmbH am Rand von Berlin produziert. Unter Beachtung der Klassifizierungs- und EXAP-Berichte, sowie einer werkseigenen Produktionskontrolle wird die Herstellung dieser Brandschutzfenster durch eine notifizierte Prüfstelle (IFT Rosenheim) fremdüberwacht. Das feuerhemmende Brandschutzfenster Schüco AWS70FR30 gewährleistet nach DIN EN 13501-2 die Feuerwiderstandsklasse EI² 30 Sa C2 und erfüllt die Anforderungen der MVVTB.
Systemaufbau

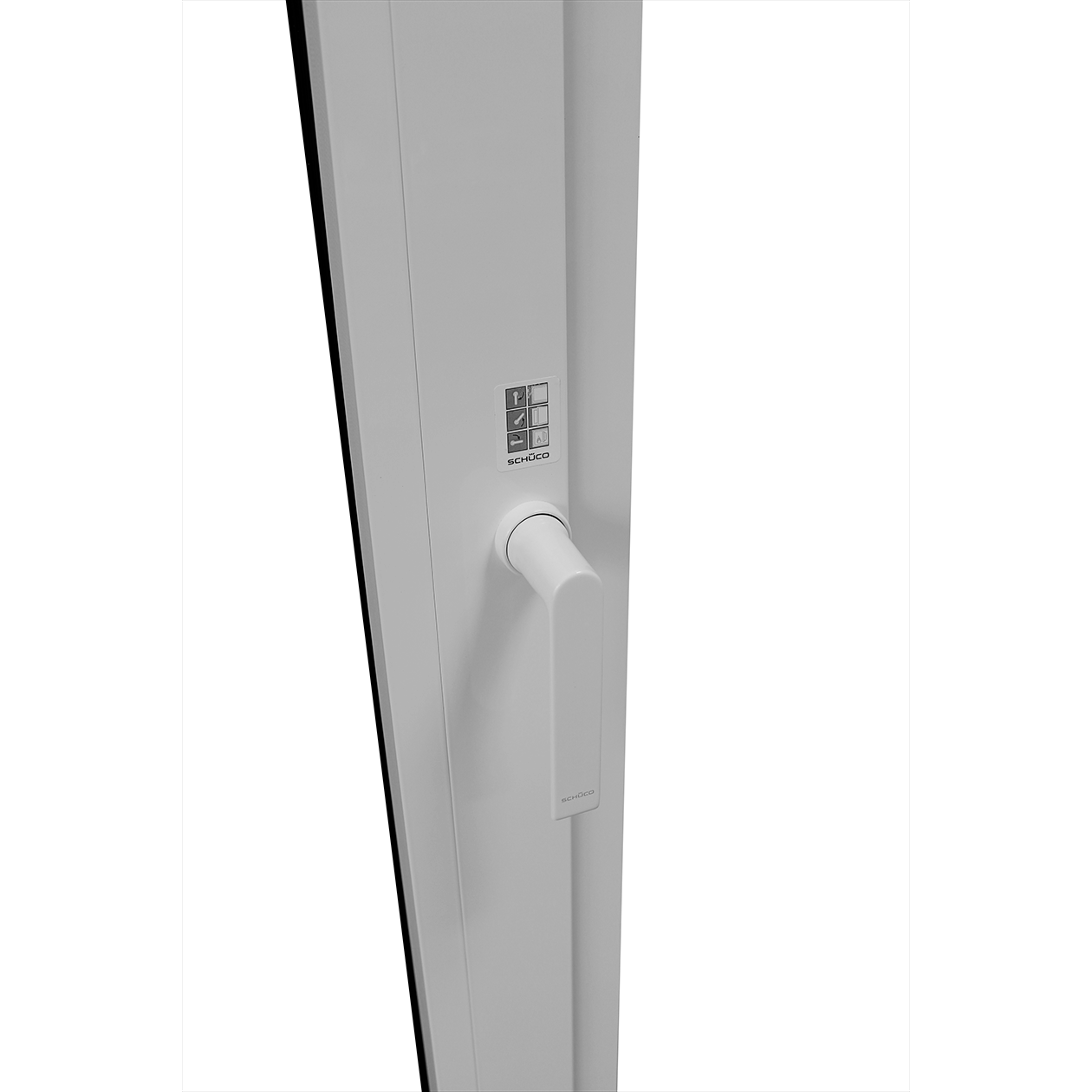

Das Brandschutzfenster Schüco AWS70FR30 besteht aus pulverbeschichteten Mehrkammer-Aluminium-Kunststoff-Verbundprofilen mit einer Bautiefe von 70 mm. Spezielle Brandschutzisolatoren in der mittleren Profilkammer sorgen für optimale brandschutztechnische Eigenschaften. Für eine feuerhemmende Ausführung kommen spezielle Dichtungen und Dichtschnüre zum Einsatz die im Brandfall durch einen chemischen Prozess aufschäumen und zuverlässig abdichten. Ausgeliefert wird das Brandschutzfenster mit einer zweifach-Isolier-Brandschutzglasscheibe Pilkington Pyrostop. Das Brandschutzglas hat eine Nenndicke von 36 mm (+2 / -2 mm) und kann optional matt ausgeliefert werden. Dabei wird die im Scheibenaufbau befindliche klar durchsichtige PVB-Folie im Produktionsprozess durch eine matte PVB-Folie ersetzt. Die selbstschließende Eigenschaft der Klasse C2 mit 10.000 geprüften Zyklen wird durch einen patentierten, verdeckten Fensterschließer und einem verbauten Seilzugsystem realisiert. Wahlweise können die Bänder bei dieser Serie aufgesetzt oder verdeckt liegend ausgeführt werden. Durch den verdeckt liegenden Schließmechanismus ist das Brandschutzfenster Schüco AWS70FR30 im geschlossenen Zustand nicht als Brandschutzfenster erkennbar. Lediglich das Kennzeichnungsschild und das Prüfsiegel im Glasaufbau weisen bei genauerer Betrachtung auf ein feuerhemmendes Brandschutzfenster hin.
Bauteilanschlüsse
Brandschutzfenster Schüco AWS70FR30 dürfen in folgenden Wand- und Fassadenkonstruktionen eingebaut werden:
- Massivwände mit einer Rohdichte von mindestens 550 kg/m³ und einer Dicke von mindestens 150 mm
- Massivwände mit einer Rohdichte von mindestens 850 kg/m³ und einer Dicke von mindestens 150 mm
- Brandschutzfassaden vom Typ Schüco FW50+ BF
- Brandschutzfassaden vom Typ Schüco FW60+ BF
Lieferumfang
Im Lieferumfang enthalten ist eine einbaufertige Rahmenkonstruktion inkl. Fensterflügel, Dichtungen, Glasleisten, Verglasungsklötzen und der dazugehörigen Scheibe Brandschutzglas (Brandschutzisolierglas). Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert.
- Einbaufertige Rahmenkonstruktion (Rahmen und Flügel)
- Kennzeichnungsschild (am Rahmen befestigt)
- Glasanlagedichtung
- Glasdichtung
- Glasleisten
- Verglasungsklötze verschiedene Größen
- Rahmendübel (optional)
- Mineralwolle zum Verfüllen des Ringspaltes (optional)
Hinweise
Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert. Das Brandschutzglas wird durch den Kunden nach der Montage der einbaufertigen Rahmenkonstruktion in den Flügel eingesetzt. Das Abladen vom Brandschutzglas ist Aufgabe des Bestellers. Hebegeräte wie Stapler sollten vorhanden sein.
ACHTUNG VOR FALSCHEN UND UNZULÄSSIGEN BRANDSCHUTZELEMENTEN:
Brandschutzfenster für den Einbau in äußeren Brandschutzwänden sind in Deutschland über die europäisch harmonisierte Produktnorm DIN EN 16034 geregelt und werden im Geltungsbereich DIN EN 14351-1 mit einem CE-Zeichen gekennzeichnet. Für einen Einbau in Deutschland müssen die Leistungsmerkmale der Muster-Verwaltungsvorschrift Technische Baubestimmungen zwingend eingehalten werden. Im Internet werden Elemente angeboten, die den Anforderungen der MVVTB, also den Anforderungen für einen Einbau in Deutschland, nicht entsprechen. Achten Sie beim Kauf von Brandschutzfenstern auf die erforderliche Klassifizierung mit dazugehörigen Leistungseigenschaften.
Feuerwiderstand: | F30 |
---|---|
Material: | Aluminium |
