Brandschutzfenster Wicline 75FP EI30 Sa C2 (F30)

Brandschutzfenster Wicline 75FP EI30 Sa C2 (F30)

Feuerhemmende Brandschutzfenster vom Typ Wicline 75 FP sind für den Einbau in äußere Brandschutzwände zugelassen und erfüllen eine Feuerwiderstandsdauer von 30 Minuten. Sie werden nach den Bestimmungen der harmonisierten Produktnorm DIN EN 16034 hergestellt und gemäß der DIN EN 13501-2 in der Feuerwiderstandsklasse EI² 30 Sa C2 klassifiziert. Durch die geprüften, zusätzlichen Leistungseigenschaften können diese Brandschutzelemente nach den Anforderungen der Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVVTB) in äußeren Brandschutzwänden gemäß der DIN EN 14351-2 eingebaut werden. Die Produktion dieser Brandschutzfenster erfolgt in Deutschland durch die Zelenka Brandschutztechnik GmbH. Hohe Anforderungen an die Herstellung und eine laufende Fremdüberwachung durch das Prüfinstitut IFT Rosenheim gewährleisten ein hohes Maß an Sicherheit und Qualität.

Bestellen Sie hier Ihre individuelle Brandschutzverglasung in dem von Ihnen gewünschten Abmessungen. Tragen Sie hierzu einfach die Maße in die entsprechenden Felder.

Systemaufbau

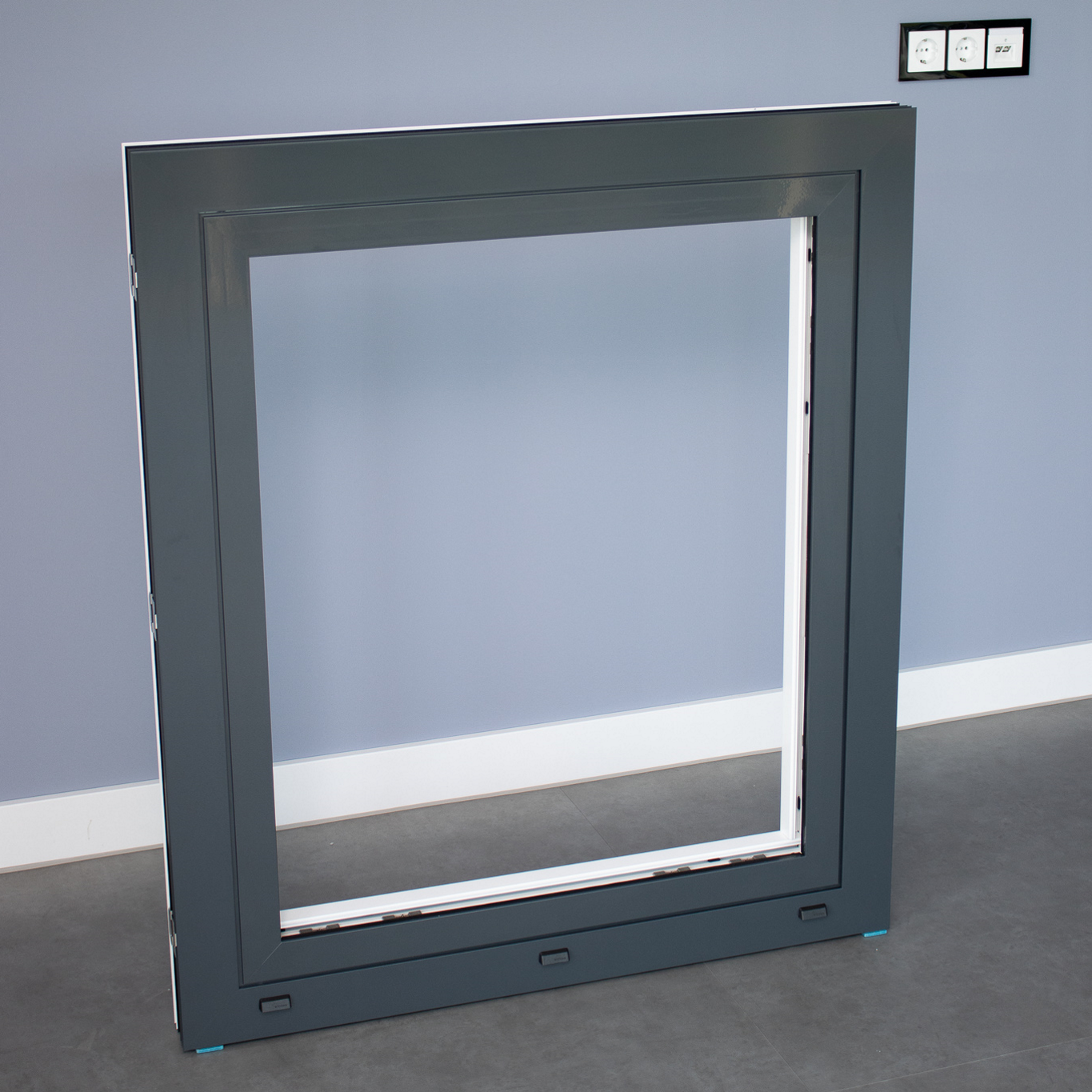

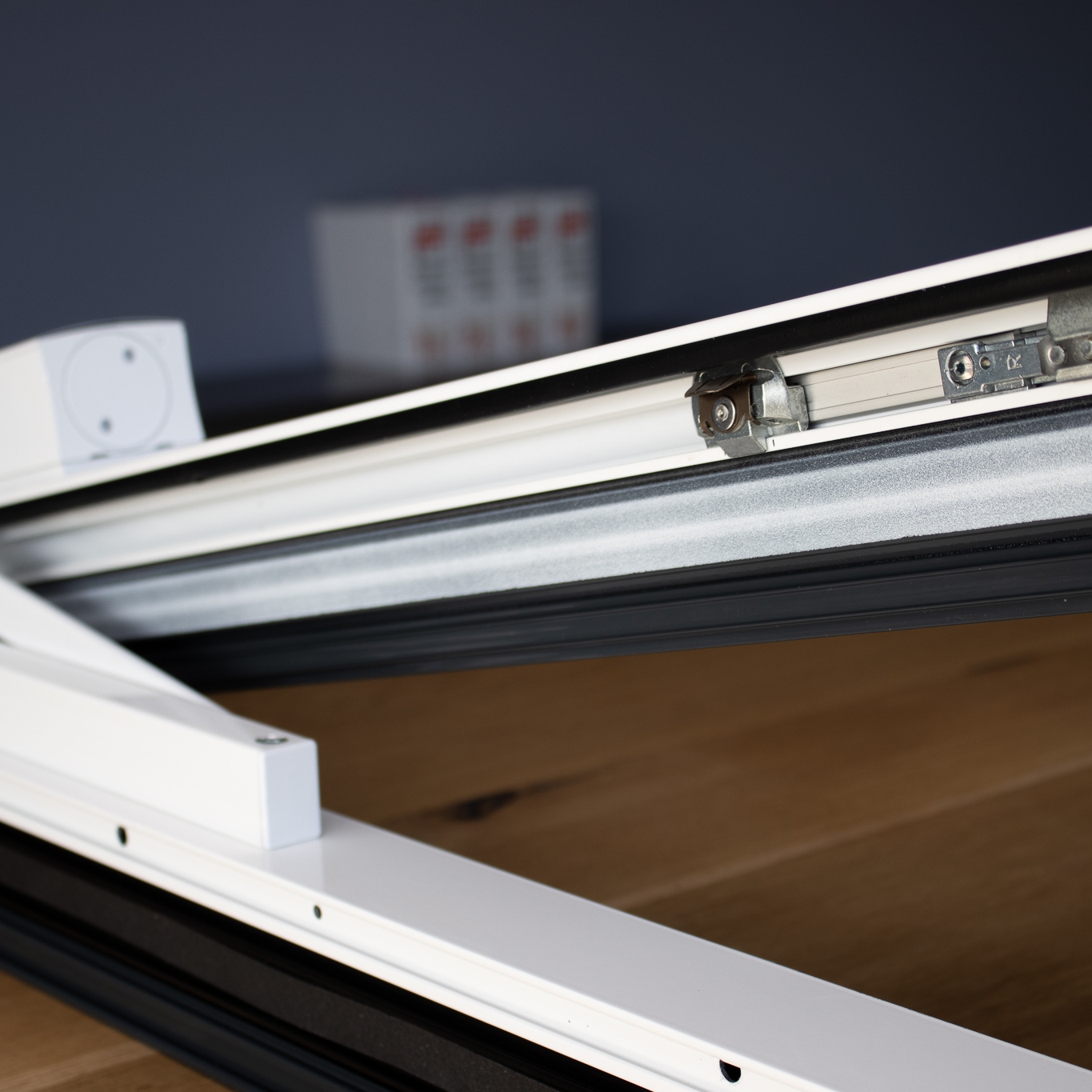

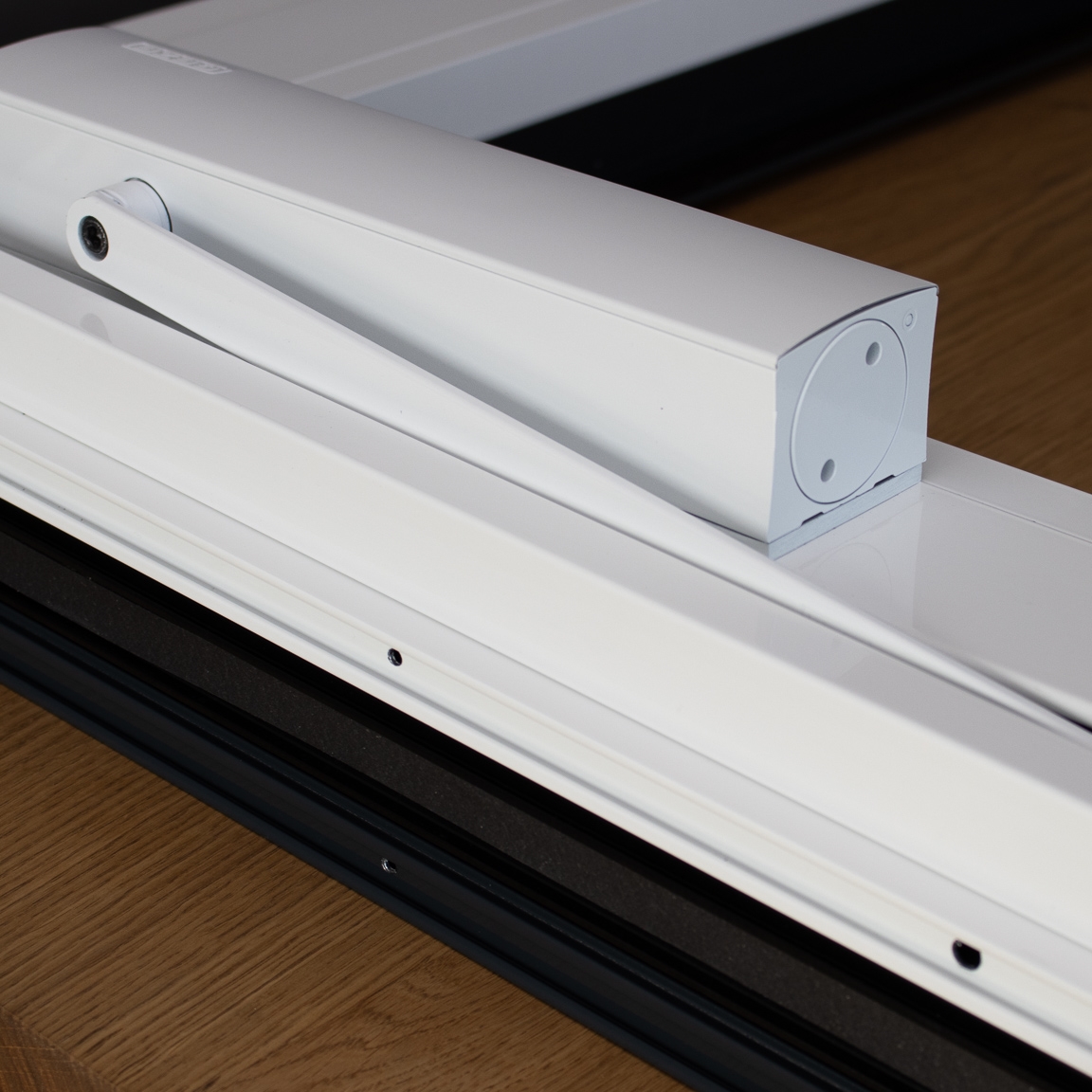

Brandschutzfenster Wicline 75 FP bestehen aus pulverbeschichteten Mehrkammer-Aluminium-Kunststoff-Verbundprofilen. Die Bautiefe der Rahmenprofile beträgt 75 mm. Rahmen und Flügel können bei der Serie Wicline 75 FP mit verdeckt liegenden oder aufgesetzten Bändern ausgeführt werden. Die geprüfte Selbstschließung C2 wird mit einem aufgesetzten Fensterschließer vom Typ GEZE TS 5000 auf der Bandseite (Normalmontage) ausgeführt. Durch die aufgesetzte Ausführung der Schließmechanik lassen sich gegenüber anderen Systemen, relativ kleine Flügelmaße realisieren. Für eine feuerhemmende Ausführung werden Brandschutz-Isoliergläser vom Typ Pilkington Pyrostop 30-35 ausgeliefert. Diese haben eine Nenndicke von 36 mm (+2 / -2 mm) und gewährleisten mit einem Ug-Wert von 1,2 W/m²K sehr gute wärmedämmtechnische Eigenschaften. Bei der Konfiguration haben Sie die Wahl zwischen einer klar durchsichtigen Brandschutzglasscheibe und einer matten Ausführung (PVB-Folie im Scheibenaufbau).

Bauteilanschlüsse

Brandschutzfenster Wicline 75FP dürfen in folgenden Wand- und Fassadenkonstruktionen eingebaut werden:

• Massivwände mit einer Rohdichte von mindestens 600 kg/m³ und einer Dicke von mindestens 175 mm
• Massivwände mit einer Rohdichte von mindestens 900 kg/m³ und einer Dicke von mindestens 150 mm
• Brandschutzfassaden vom Typ Wicona Wicstyle 77FP
• Brandschutzfassaden vom Typ Wicona Wicstyle 77FP
• Brandschutzfassaden vom Typ Wicona Wicstyle 60FP Die Bauanschlussfuge an Massivwänden beträgt maximal 20 mm

Lieferumfang

Im Lieferumfang enthalten ist eine einbaufertige Rahmenkonstruktion inkl. Fensterflügel, Dichtungen, Glasleisten, Verglasungsklötzen und der dazugehörigen Scheibe Brandschutzglas (Brandschutzisolierglas). Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert.

• Einbaufertige Rahmenkonstruktion (Rahmen und Flügel)

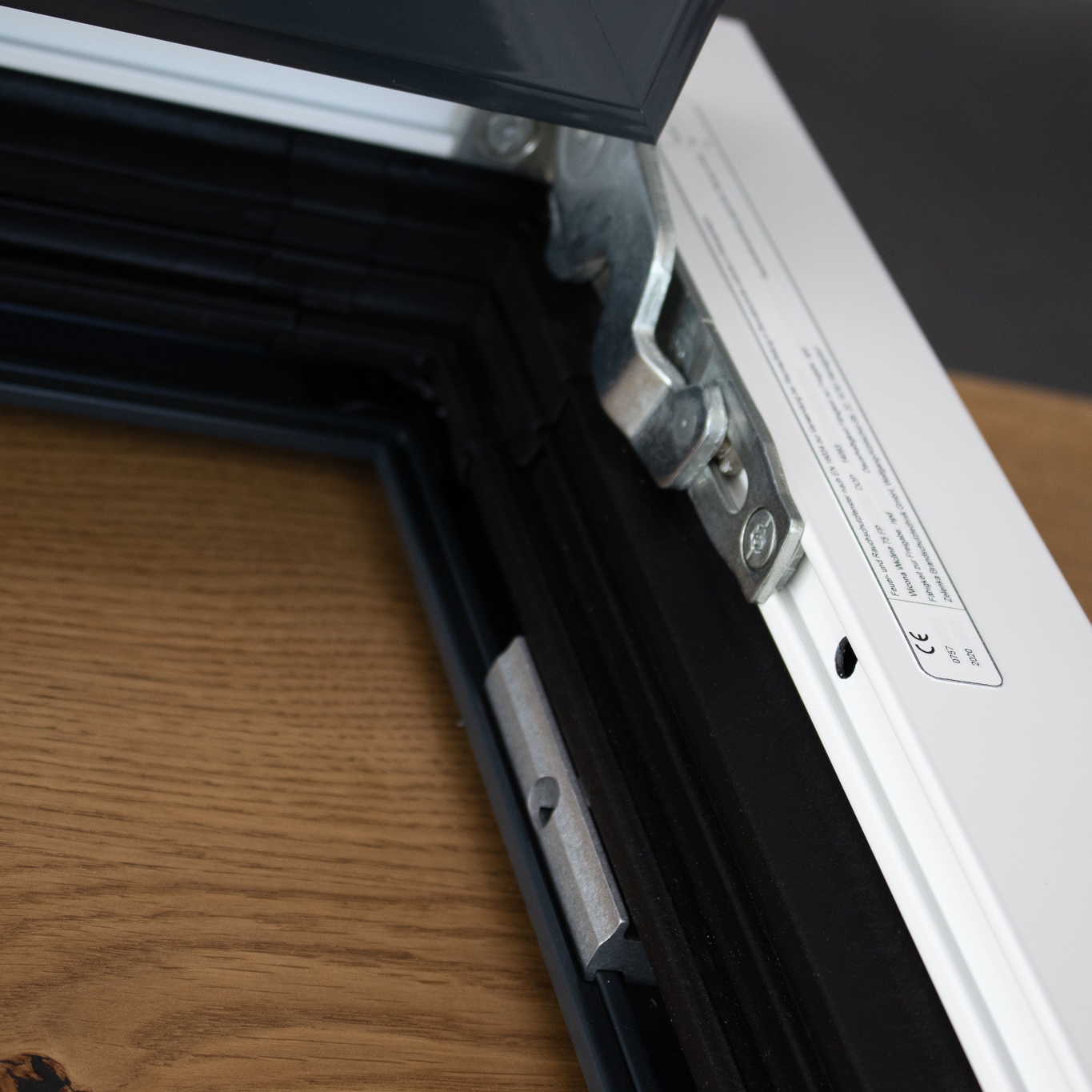

• Kennzeichnungsschild (am Rahmen befestigt)
• Glasanlagedichtung
• Glasdichtung
• Glasleisten
• Verglasungsklötze verschiedene Größen
• Rahmendübel (optional)
• Mineralwolle zum Verfüllen des Ringspaltes (optional)

Hinweise

Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert. Das Brandschutzglas wird durch den Kunden nach der Montage der einbaufertigen Rahmenkonstruktion in den Flügel eingesetzt. Das Abladen vom Brandschutzglas ist Aufgabe des Bestellers. Hebegeräte wie Stapler sollten vorhanden sein.

ACHTUNG VOR FALSCHEN UND UNZULÄSSIGEN BRANDSCHUTZELEMENTEN:

Brandschutzfenster für den Einbau in äußeren Brandschutzwänden sind in Deutschland über die europäisch harmonisierte Produktnorm DIN EN 16034 geregelt und werden im Geltungsbereich DIN EN 14351-1 mit einem CE-Zeichen gekennzeichnet. Für einen Einbau in Deutschland müssen die Leistungsmerkmale der Muster-Verwaltungsvorschrift Technische Baubestimmungen zwingend eingehalten werden. Im Internet werden Elemente angeboten, die den Anforderungen der MVVTB, also den Anforderungen für einen Einbau in Deutschland, nicht entsprechen. Achten Sie beim Kauf von Brandschutzfenstern auf die erforderliche Klassifizierung mit dazugehörigen Leistungseigenschaften.
