Brandschutzverglasung Aluminium F90

Brandschutzverglasung F90 für den Einbau in innere äußere Brandschutzwände. Einbaufertiges Brandschutzelement inkl. Brandschutzglas und Zubehör.

2.003,10 €*

Inhalt: 1 Stück

Versandfertig in 1 Tag, Lieferzeit 5-6 Wochen

Produktnummer: SW10124M
Produktinformationen "Brandschutzverglasung Aluminium F90"

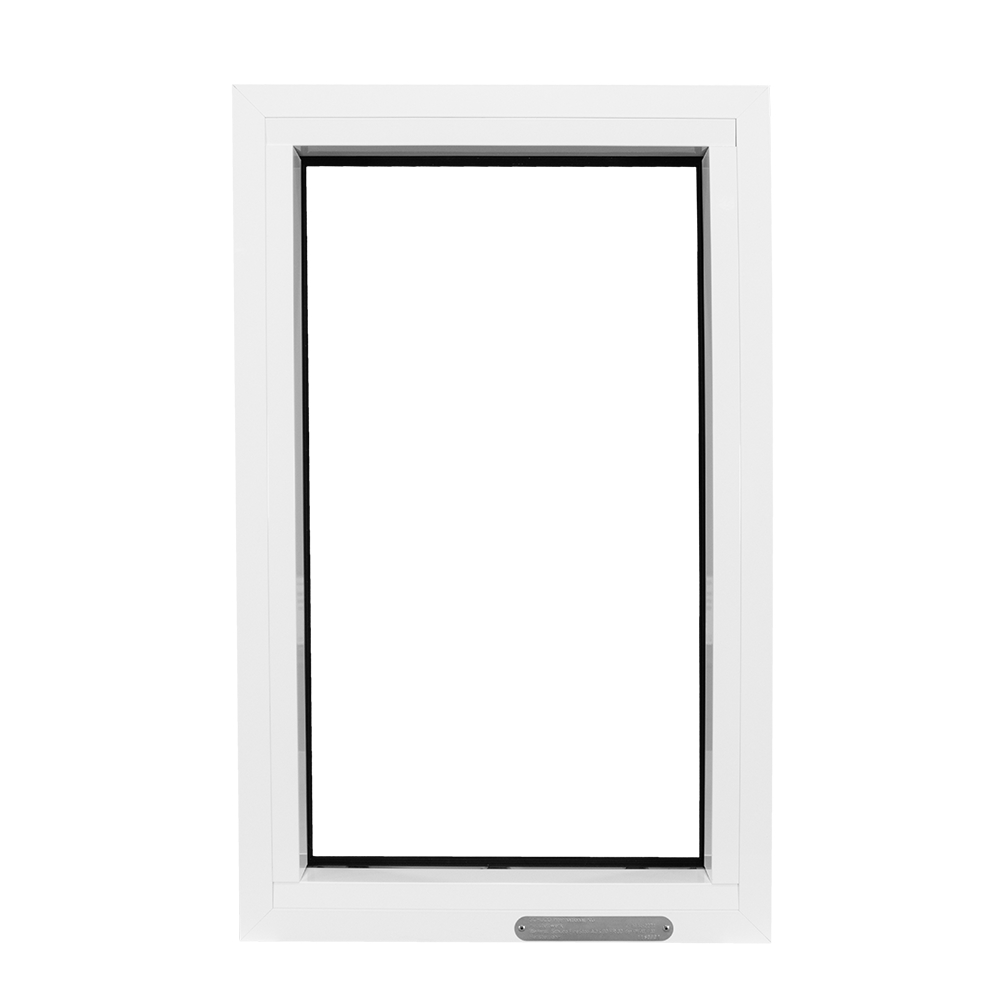

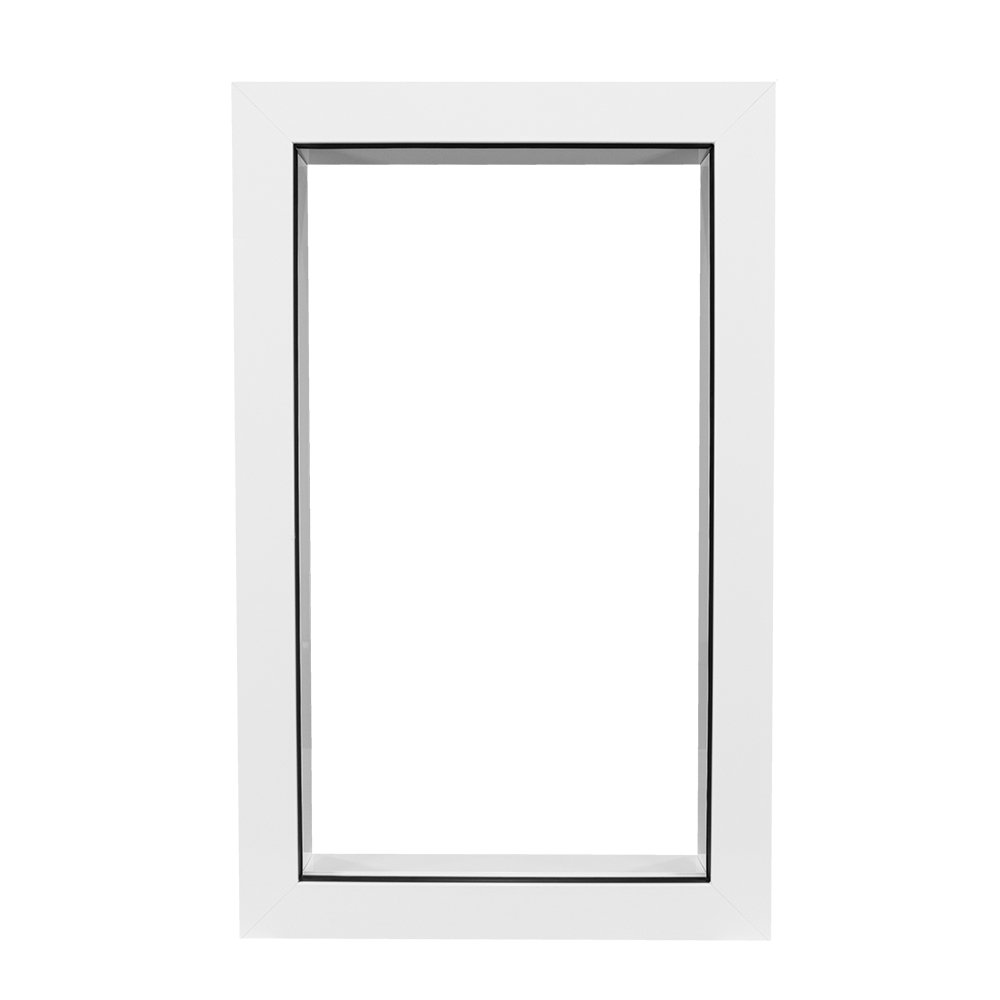

Brandschutzverglasung Aluminium F90

Brandschutzverglasung Schüco ADS90FR90 (Festverglasung)

Die neue Brandschutzverglasung Schüco ADS90FR90 (Festverglasung) besteht aus einem einbaufertigen Rahmen aus hochwärmegedämmten Aluminiumprofilen und einer feuerbeständigen Brandschutz-Isolierglasscheibe. Die Brandschutzverglasung Schüco ADS90FR90 erfüllt eine Feuerwiderstandsdauer von 90 Minuten und ist für den Einbau in inneren und äußeren Brandschutzwänden über die allgemeine bauaufsichtliche Bauartgenehmigung Z-19.14-2455 (DIBt-Berlin) nachgewiesen und bauaufsichtlich zugelassen. Das System benötigt im Gegensatz zur Vorgängerserie keine zusätzlichen Deckschalen auf der Profilinnenseite und verfügt über eine schlanke Bautiefe von nur 90 mm.

Bestellen Sie hier Ihre individuelle Brandschutzverglasung in dem von Ihnen gewünschten Abmessungen.
Klicken Sie unter dem Artikelpreis auf Artikel konfigurieren und stellen Sie mit nur wenigen Klicks Ihre individuelle Brandschutzverglasung zusammen.



Systemaufbau

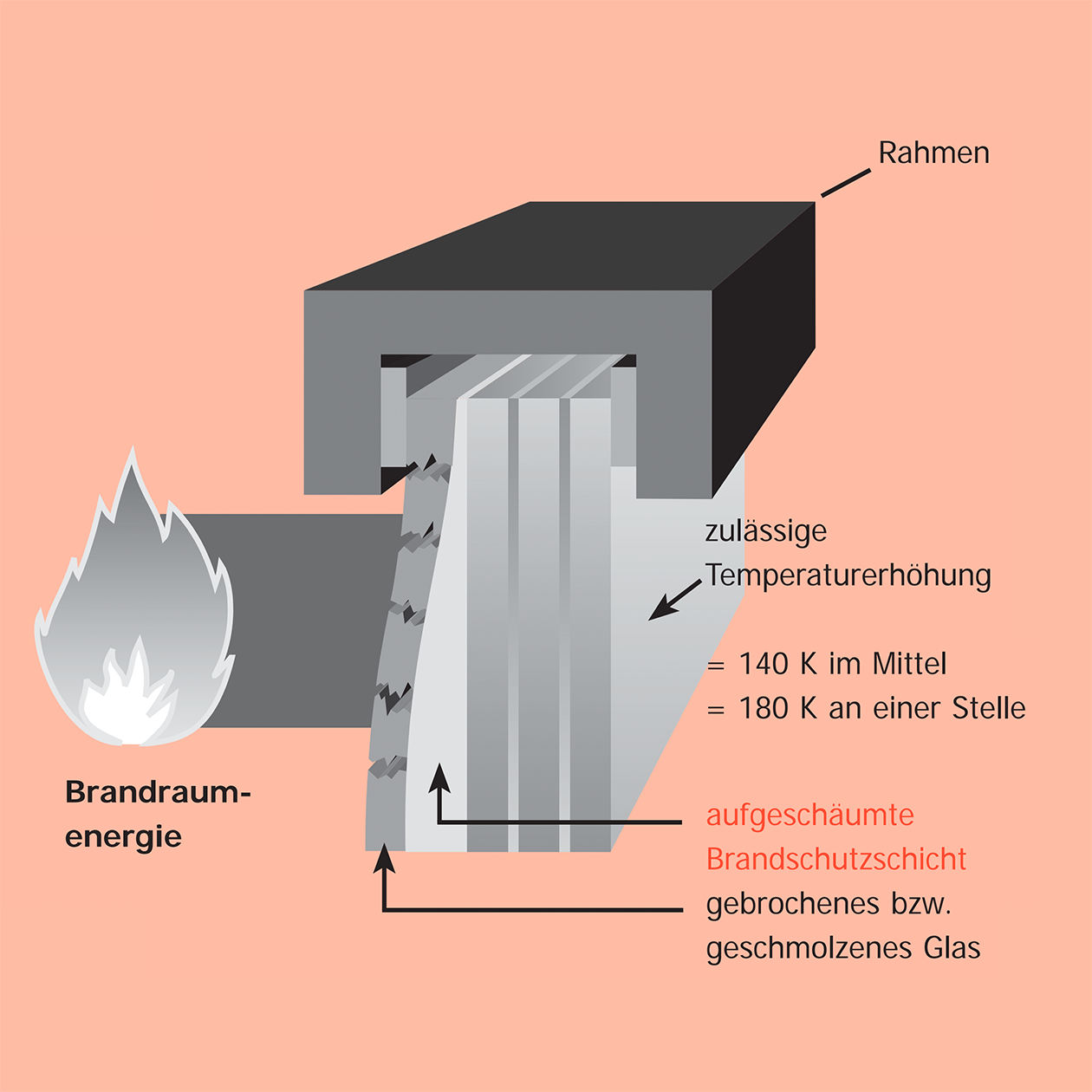

Der einbaufertige Rahmen dieser Brandschutzverglasung besteht aus Aluminium-Kunstoff-Verbundprofilen, deren Profilkammern und Glasleisten mit speziellen Brandschutzisolatoren gefüllt sind. Die Brandschutzverglasung (Festverglasung) beinhaltet eine einbaufertige Rahmenkonstruktion, eine Brandschutzisolierglasscheibe, Scheibendichtungen und Glashalteleisten. Die Profile der feuerbeständigen Brandschutzverglasung werden in Ihrem Wunschfarbton pulverbeschichtet oder hochwertig eloxiert. Den gewünschten Farbton können Sie über das Dropdown-Menü in der Konfiguration auswählen. Das Brandschutz-Isolierglas (Pilkington Pyrostop 90-361) hat eine Nenndicke von 54 mm und ist über die allgemeine Bauartgenehmigung Z-19.14-2455 der Brandschutzverglasung für den Einsatz in der Außenanwendung zugelassen. Es handelt sich bei dem Glastyp Pyrostop 90-361 um ein zweifach-Isolierglas mit einer Krypton-Gasfüllung und einer Gegenscheibe aus ESG. Das Brandschutzglas wird standardmäßig klar durchsichtig ausgeliefert. Sie haben während der Konfiguration die Möglichkeit, eine matte Ausführung der Brandschutz-Isolierglasscheibe zu wählen.

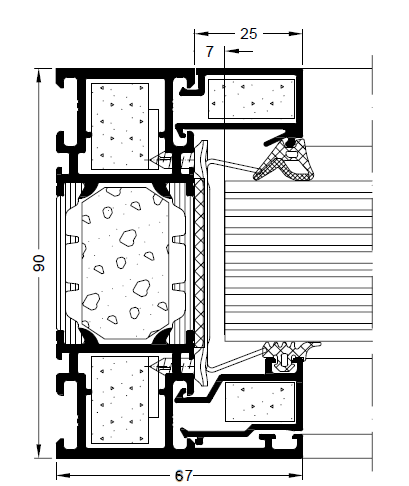

Profilschnitt ADS90FR90 Brandschutzfenster Brandschutzverglasung F90



Bauteilanschlüsse

Der Einbau von Brandschutzverglasungen der Serie ADS90FR90 erfolgt unter Berücksichtigung der allgemeinen Bauartgenehmigung in den nachfolgend aufgeführten Massivwänden:

  • Mauerwerkswände bestehend aus Mauerziegeln, Kalksandstein in einer Dicke von mindestens 11,5 cm
  • Mauerwerkswände aus Porenbetonsteinen in einer Dicke von mindestens 15 cm
  • Betonwände bzw. Stahlbetonwände in einer Dicke von mindestens 10 cm
  • Leichtbauwände in Metallständerbauweise in der Feuerwiderstandsklasse F90
  • Bekleidete Stahlbauteile der Feuerwiderstandsklasse F90 nach DIN 4102-4



Lieferumfang:

Im Lieferumfang enthalten ist eine einbaufertige Rahmenkonstruktion inkl. Dichtungen, Glasleisten, Verglasungsklötzen und der dazugehörigen Scheibe Brandschutzglas (Brandschutzisolierglas). Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert.



Hinweise

Elementrahmen und Brandschutzglas werden getrennt per Spedition bis zur Bordsteinkante ausgeliefert. Das Abladen vom Brandschutzglas ist Aufgabe des Bestellers. Hebegeräte wie Stapler sollten vorhanden sein. In der Konfiguration können Sie optional eine Kranentladung buchen.

ACHTUNG VOR FALSCHEN UND UNZULÄSSIGEN BRANDSCHUTZELEMENTEN:

Brandschutzverglasungen (Festverglasung) sind in Deutschland ausschließlich national über allgemein bauaufsichtliche Zulassungen / allgemeine Bauartgenehmigungen nach DIN 4102-13 geregelt. Im Internet werden Brandschutzverglasungen von ausländischen Anbietern in der Feuerwiderstandsklasse EI90 mit CE-Zulassung angeboten. Diese Elemente sind in Deutschland nicht zugelassen und dürfen in Deutschland ohne eine allgemein bauaufsichtliche Zulassung / allgemeine Bauartgenehmigung nicht eingebaut werden. Die Herstellung von Brandschutzverglasungen ist überwachungspflichtig. Brandschutzverglasungen sind mit einem Kennzeichnungsschild (Prägeschild) aus Stahlblech zu versehen. Auf diesem Schild sind Herstellungswerk, Zulassungsnummer, Herstellungsjahr und System vermerkt. Brandschutzverglasungen nach dieser allgemeinen bauaufsichtlichen Zulassung dürfen nur von Unternehmen ausgeführt bzw. montiert werden, die ausreichende Erfahrungen auf diesem Gebiet haben und entsprechend geschultes Personal dafür einsetzen. Alle Bestimmungen der allgemeinen Baurtgenehmigung sind uneingeschränkt zu beachten. Die allgemeine Bauartgenehmigung finden Sie im Downloadbereich auf dieser Seite.

Anwendungsbereich: Außenwand, Innenwand
Bauart: Festverglasung
Feuerwiderstand: F90
Material: Aluminium
