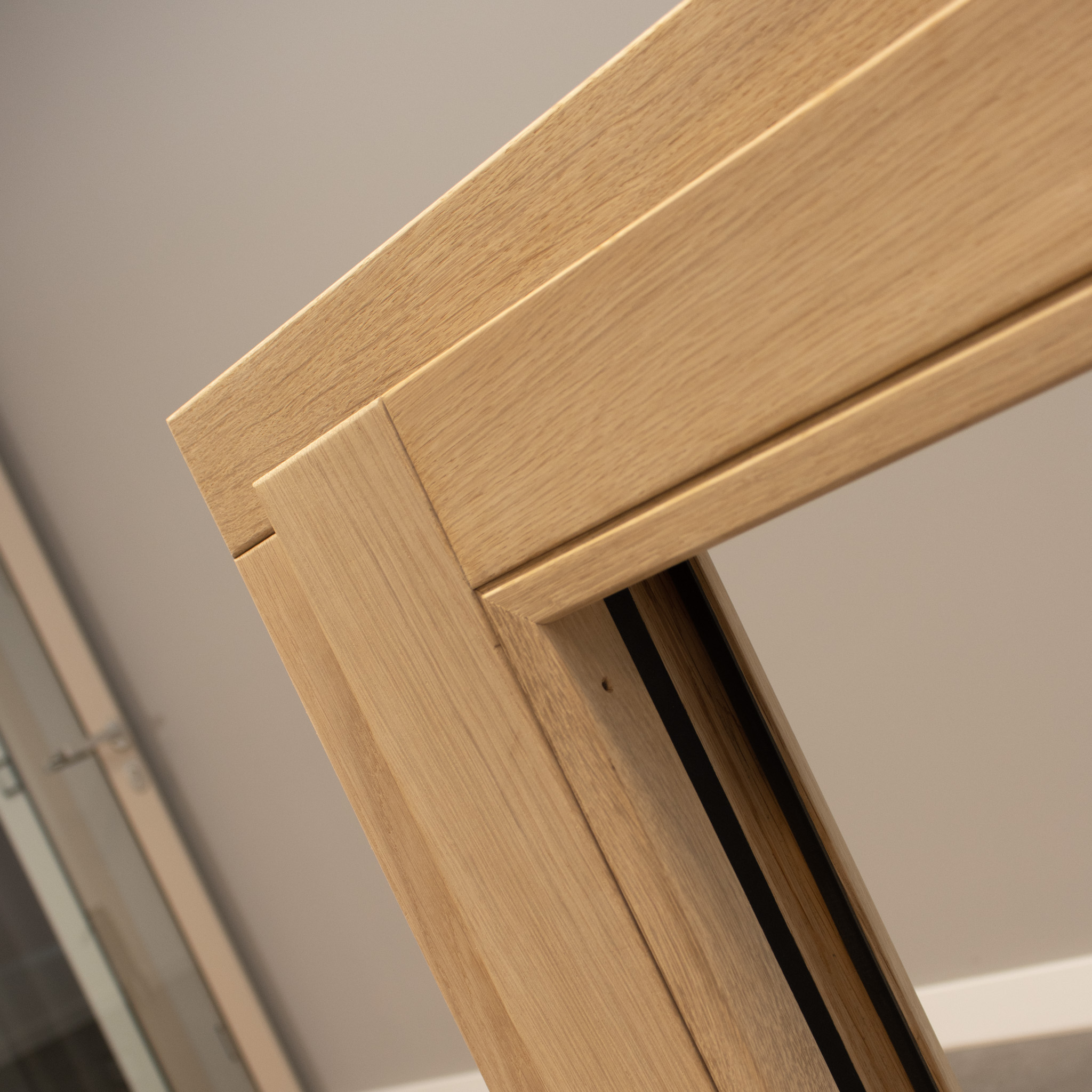

Brandschutzfenster ZEL-BS EI90 (F90)

Brandschutzfenster ZEL-BS EI30 aus Holz EI30 (F30) Feuerhemmendes Brandschutzfenster ZEL-BS EI30 aus Holz für den Einbau in äußere Brandschutzwände. Das System ZEL-BS EI30 der Firma Zelenka Brandschutztechnik GmbH erfüllt als Drehflügel eine Feuerwiderstandsdauer von 30 Minuten und kann in unserem Konfigurator als Öffnungs- oder Revisionsflügel geplant werden. Mit einer Rahmentiefe von 75 mm schützt das Brandschutzfenster Menschenleben und Sachwerte und erfüllt die Feuerwiderstandsklasse EI230 S200C2 (F30) nach DIN EN 16034. Es verhindert effektiv einen Flammenüberschlag und schützt im Brandfall vor einer gefährlichen Rauchvergiftung. Das Brandschutzfenster entspricht den Anforderungen der Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVVTB) und wird mit einer gesetzlich vorgeschriebenen Leistungserklärung ausgeliefert. Auf dem Rahmen befindet sich im Auslieferungszustand ein kleines, hochwertiges Kennzeichnungsschild aus Aluminium mit den wichtigsten Angaben zur Feuerwiderstandsklasse und allen relevanten Daten zur Produktion. Neben der Leistungserklärung erhalten Sie eine umfangreiche Dokumentation und eine übersichtliche Montageanleitung für den Einbau. Systemaufbau Das feuerbeständige Brandschutzfenster ZEL-BS EI30 besteht aus Kiefern-, Lärchen- oder Eichenholz mit einer Rohdichte über 450 kg/m². Während der Konfiguration stehen Ihnen neben den verschiedenen Holzarten zahlreiche Oberflächen und Farbtöne zur Auswahl. Um eine nachhaltige Forstwirtschaft zu fördern, werden für die Herstellung sämtlicher Feuerschutzabschlüsse ausschließlich PEFC zertifizierte Nadel- und Laubhölzer verwendet. Fensterrahmen und Fensterflügel werden mit einer Profiltiefe von 78 mm hergestellt. Die Ansichtsbreiten von Rahmen und Flügel betragen jeweils 78 mm. Als Drehflügel verfügt das öffenbare Brandschutzfenster ZEL-BS EI30 über hochwertige patentiert Beschlagsteile aus eloxiertem Aluminium oder Edelstahl. Das Brandschutzfenster ZEL-BS EI30 kann wahlweise als Öffnungsflügel oder Bedarfsflügel hergestellt werden.  Öffnungsflügel Brandschutzfenster werden in der Regel als sogenannte Öffnungsflügel hergestellt. Der Fensterflügel kann bequem über einen Fenstergriff geöffnet werden. Damit das Brandschutzfenster im Brandfall geschlossen ist verfügt der Feuerschutzabschluss über einen zugelassenen Fensterschließer. Dieser zieht den Fensterflügel nach dem Öffnen zurück in den Rahmen. Die Selbstschließung wird auf der Leistungserklärung mit der Kennziffer C2 ausgewiesen. Bei einer Ausführung als Lüftungsflügel verwenden wir den mehrfach ausgezeichneten Fensterschließer Dorma XEA 98. Bedarfsflügel Der Bedarfsflügel lässt sich ebenfalls über einen Fenstergriff öffnen. Im Gegensatz zum Öffnungsflügel verfügt der Bedarfsflügel über keinen Fensterschließer. Der Fensterflügel fällt nach dem Öffnen nicht zurück in den Rahmen. Die Selbstschließung wird in der Leistungserklärung nicht ausgewiesen. Um zu verhindern, dass der Feuerschutzabschluss im Brandfall geöffnet ist darf der Bedarfsflügel nur durch eingewiesene Personen bedient werden. Es sind ausschließlich abschließbare Fenstergriffe zulässig. Ein entsprechendes Formular für die Einweisung finden Sie in der Rubrik Downloads. Bauteilanschlüsse Brandschutzfenster ZEL-BS EI30 dürfen in folgenden Wand- und Fassadenkonstruktionen eingebaut werden: Massive Wände mit einer Rohdichte von mindestens 850 kg/m³ und einer Dicke von mindestens 150 mmMassive Mauerwerkswände mit einer Rohdichte von mindestens 500 kg/m³ und einer Dicke von mindestens 150 mm Brandschutzverglasung (Festverglasungen) Z-19.14-1234Brandschutzverglasung (Festverglasungen) Z-19.14-1833unbekleidete Holzstützen aus lamminierten, keilgezinktem Holz mit einer Rohdichte von mindestens 480 kg/m³ und einer Abmessung von mindestens 60 mm x 100 mm Lieferumfang Im Lieferumfang enthalten ist das komplette Brandschutzfenster. Das Element ist zum Zeitpunkt der Lieferung bereits verglast und der Fensterschließer und die Griffolive sind bereits vollständig montiert. Das Element ist nach der Anlieferung bereit für den Einbau in eine zugelassene Brandschutzwand. Einbaufertiges Brandschutzfenster Kennzeichnungsschild (am Rahmen befestigt) Rahmendübel (optional) Mineralwolle zum Verfüllen des Ringspaltes (optional) Hinweise Beim Kauf von Brandschutzfenstern ist die Leistungserklärung und die Dokumentation entscheidend. Achten Sie darauf, dass auch wirkliche alle Leistungseigenschaften geprüft und ausgewiesen werden. Auf Handelsplattformen wie zum Beispiel Ebay und Ebay Kleinanzeigen werden Brandschutzfenster aus dem Ausland angeboten, welche den Anforderungen der Baubehörde und den Anforderungen der Muster-Verwaltungsvorschrift Technische Baubestimmungen in Deutschland nicht gerecht werden. Bei Fragen stehen wir Ihnen telefonisch, per E-mail oder über unser Kontaktformular gerne zur Verfügung.

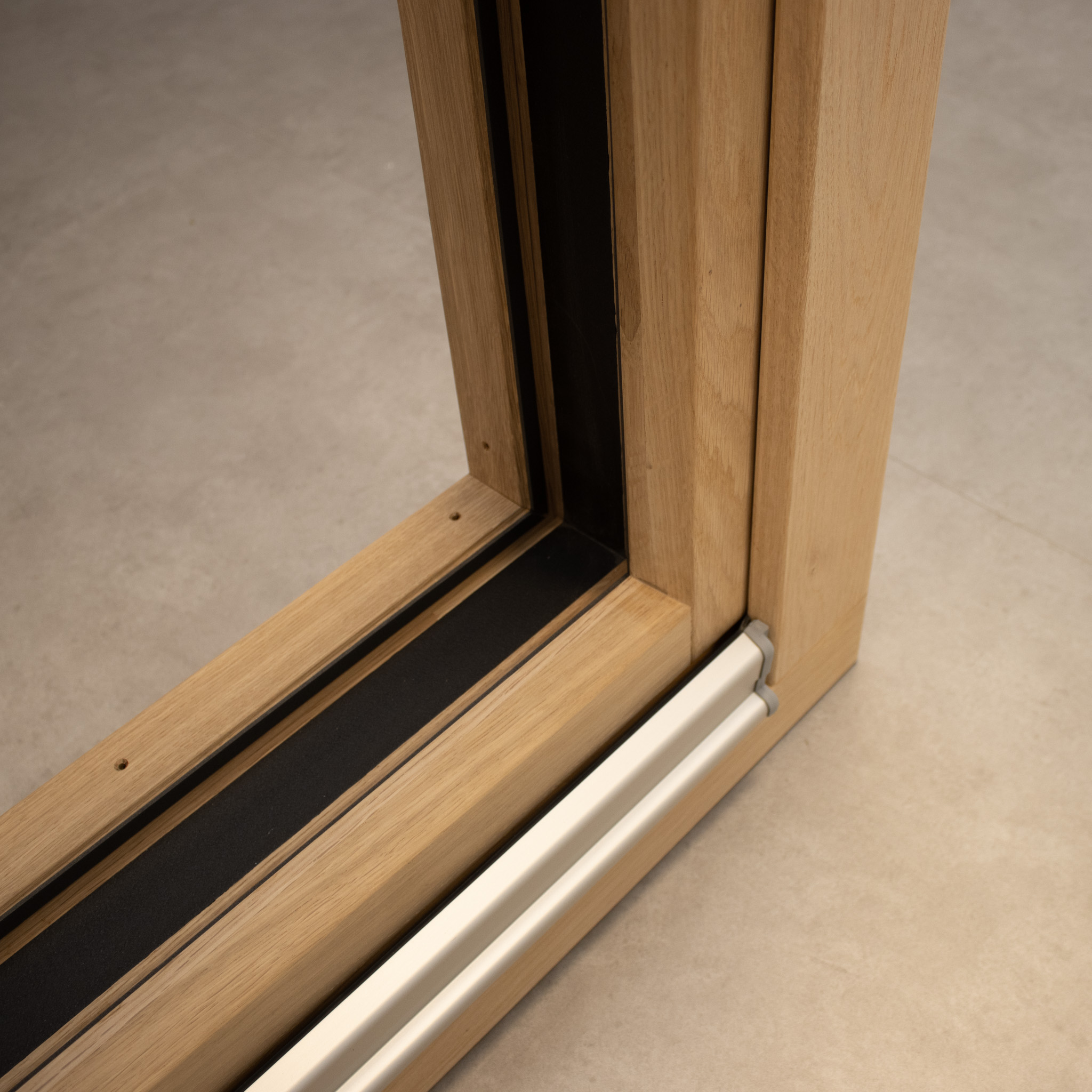

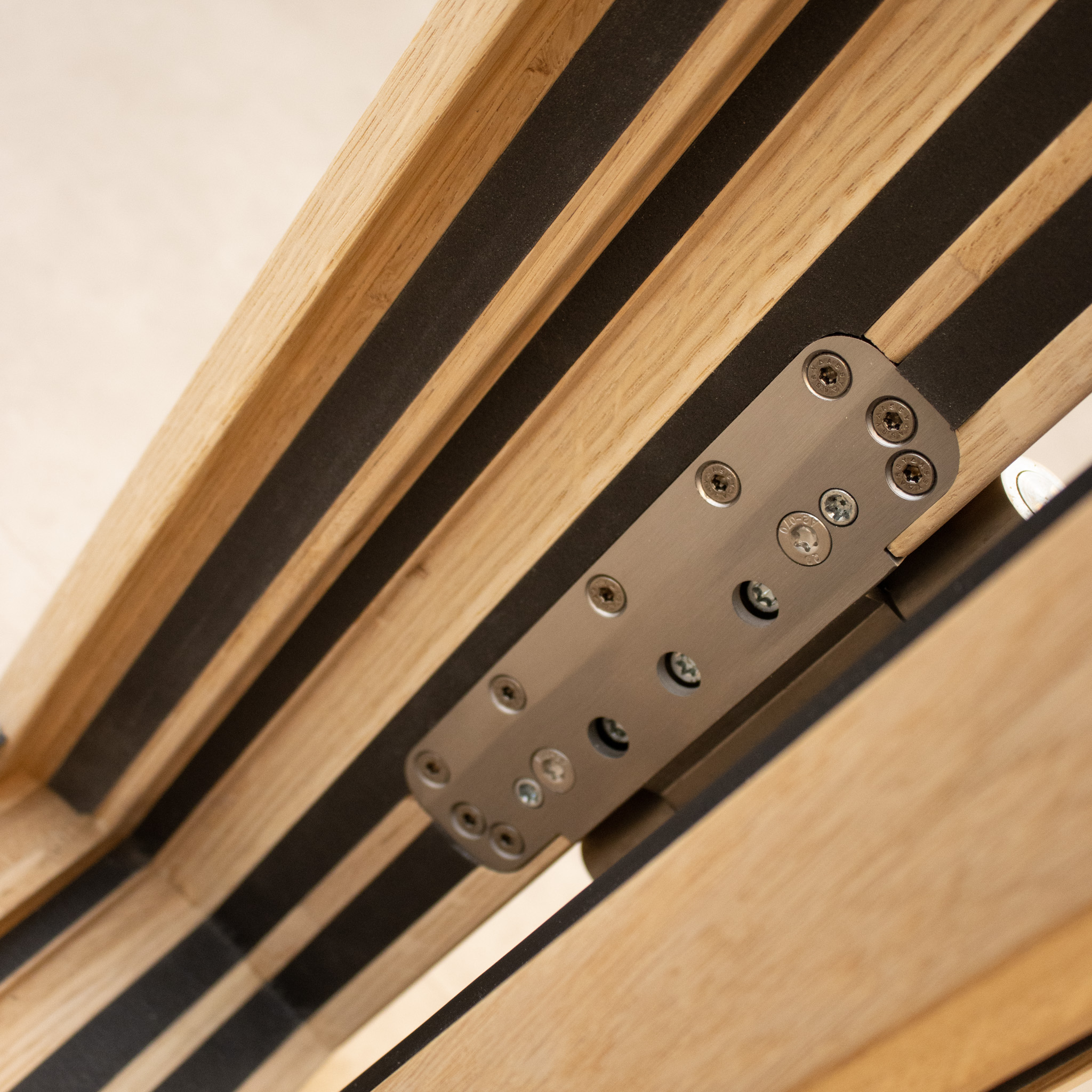

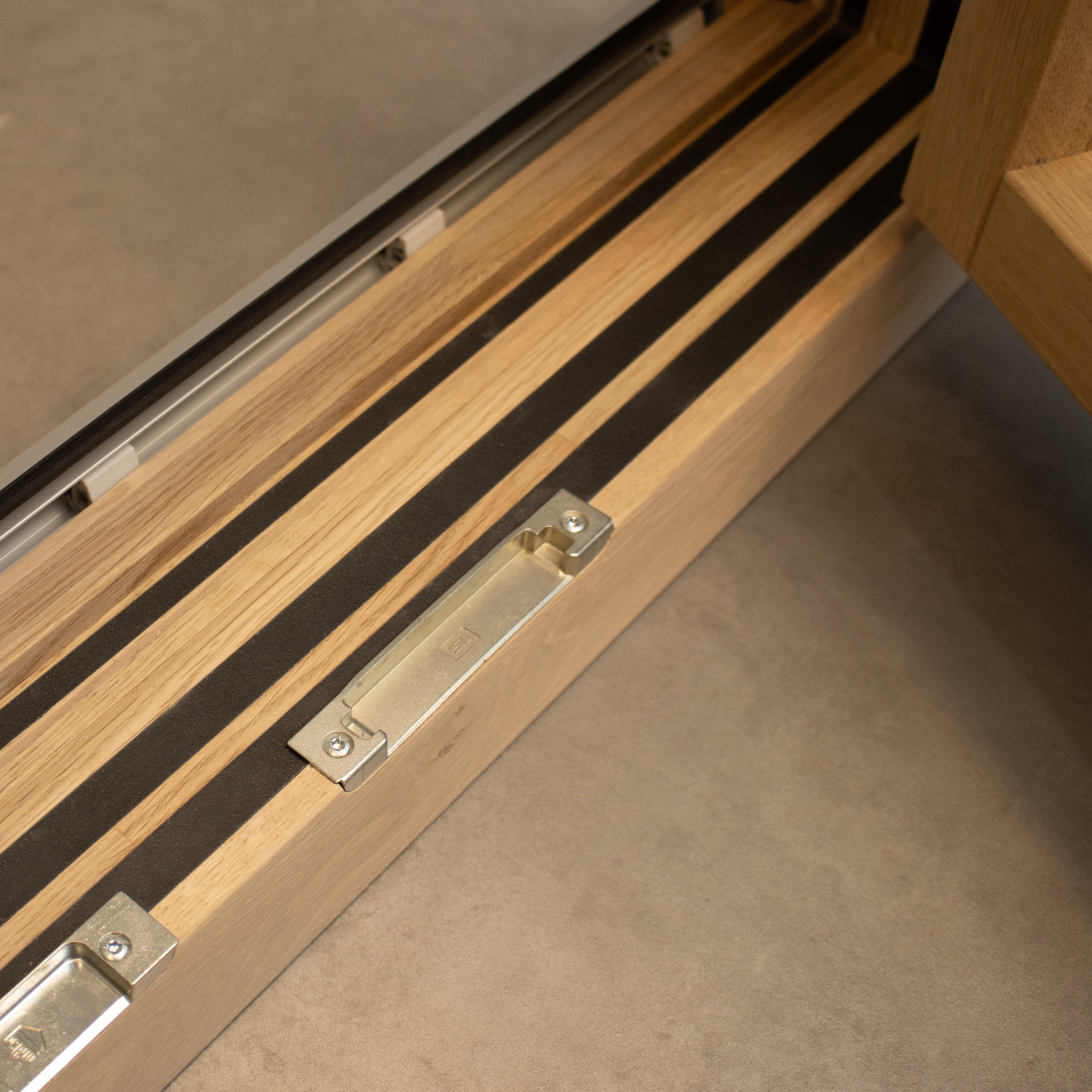

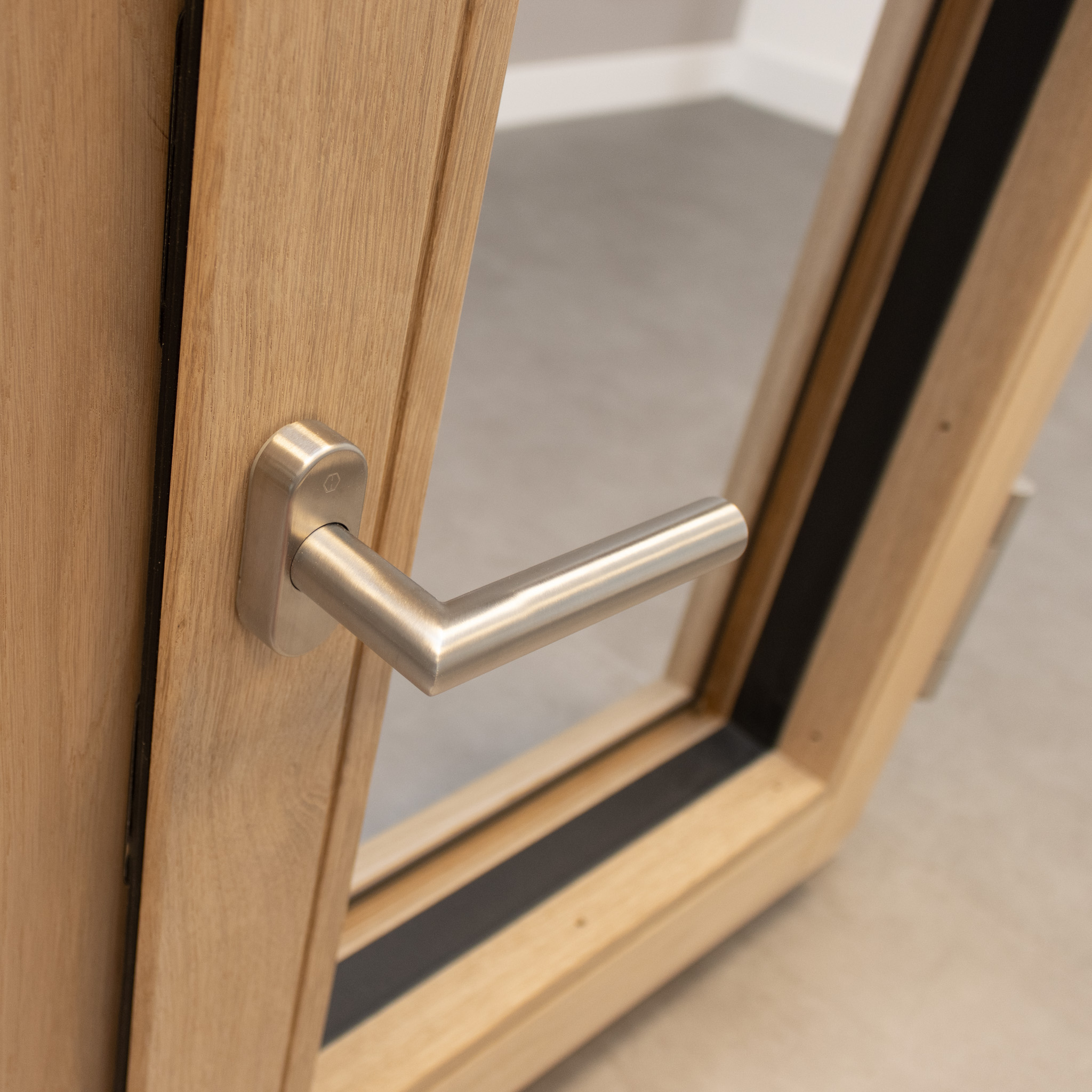

Brandschutzfenster ZEL-BS EI60 aus Holz EI60 (F60) Hochfeuerhemmendes Brandschutzfenster ZEL-BS EI60 aus Holz für den Einbau in äußere Brandschutzwände. Das System ZEL-BS EI60 der Firma Zelenka Brandschutztechnik GmbH erfüllt als Drehflügel eine Feuerwiderstandsdauer von 60 Minuten und kann in unserem Konfigurator als Öffnungs- oder Revisionsflügel geplant werden. Mit einer Rahmentiefe von 135 mm schützt das Brandschutzfenster Menschenleben und Sachwerte und erfüllt die Feuerwiderstandsklasse EI260 S200C2 (F60) nach DIN EN 16034. Es verhindert effektiv einen Flammenüberschlag und schützt im Brandfall vor einer gefährlichen Rauchvergiftung. Das Brandschutzfenster entspricht den Anforderungen der Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVVTB) und wird mit einer gesetzlich vorgeschriebenen Leistungserklärung ausgeliefert. Auf dem Rahmen befindet sich im Auslieferungszustand ein kleines, hochwertiges Kennzeichnungsschild aus Aluminium mit den wichtigsten Angaben zur Feuerwiderstandsklasse und allen relevanten Daten zur Produktion. Neben der Leistungserklärung erhalten Sie eine umfangreiche Dokumentation und eine übersichtliche Montageanleitung für den Einbau. Systemaufbau Das hochfeuerhemmende Brandschutzfenster ZEL-BS EI60 besteht aus Kiefern-, Lärchen- oder Eichenholz mit einer Rohdichte über 450 kg/m². Während der Konfiguration stehen Ihnen neben den verschiedenen Holzarten zahlreiche Oberflächen und Farbtöne zur Auswahl. Um eine nachhaltige Forstwirtschaft zu fördern, werden für die Herstellung sämtlicher Feuerschutzabschlüsse ausschließlich PEFC zertifizierte Nadel- und Laubhölzer verwendet. Fensterrahmen und Fensterflügel werden mit einer Profiltiefe von 135 mm hergestellt. Die Ansichtsbreiten von Rahmen und Flügel betragen jeweils 90 mm. Als Drehflügel verfügt das öffenbare Brandschutzfenster ZEL-BS EI60 über hochwertige patentiert Beschlagsteile aus eloxiertem Aluminium oder Edelstahl. Das Brandschutzfenster ZEL-BS EI60 kann wahlweise als Öffnungsflügel oder Bedarfsflügel hergestellt werden.  Lüftungsflügel Brandschutzfenster werden in der Regel als sogenannte Öffnungsflügel hergestellt. Der Fensterflügel kann bequem über einen Fenstergriff geöffnet werden. Damit das Brandschutzfenster im Brandfall geschlossen ist verfügt der Feuerschutzabschluss über einen zugelassenen Fensterschließer. Dieser zieht den Fensterflügel nach dem Öffnen zurück in den Rahmen. Die Selbstschließung wird auf der Leistungserklärung mit der Kennziffer C2 ausgewiesen. Bei einer Ausführung als Öffnungsflügel verwenden wir den mehrfach ausgezeichneten Fensterschließer Dorma XEA 98. Bedarfsflügel Der Bedarfsflügel lässt sich ebenfalls über einen Fenstergriff öffnen. Im Gegensatz zum Lüftungsflügel verfügt der Bedarfsflügel nicht Fensterschließer. Der Fensterflügel fällt nach dem Öffnen nicht zurück in den Rahmen. Die Selbstschließung wird in der Leistungserklärung nicht ausgewiesen. Um zu verhindern, dass der Feuerschutzabschluss im Brandfall geöffnet ist darf der Bedarfsflügel nur durch eingewiesene Personen bedient werden. Es sind ausschließlich abschließbare Fenstergriffe zulässig. Ein entsprechendes Formular für die Einweisung finden Sie in der Rubrik Downloads. Bauteilanschlüsse Brandschutzfenster ZEL-BS EI60 dürfen in folgenden Wand- und Fassadenkonstruktionen eingebaut werden: Massivwände aus Beton oder Ziegeln mit einer Rohdichte von mindestens 900 kg/m³ und einer Dicke von mindestens 175 mm Massivwände aus Porenbeton mit einer Rohdichte von mindestens 500 kg/m³ und einer Dicke von mindestens 175 mm Brandschutzverglasung vom Typ FIRE-GIP90 Lieferumfang Im Lieferumfang enthalten ist das komplette Brandschutzfenster. Das Element ist zum Zeitpunkt der Lieferung bereits verglast und der Fensterschließer und die Griffolive sind bereits vollständig montiert. Das Element ist nach der Anlieferung bereit für den Einbau in eine zugelassene Brandschutzwand. Einbaufertiges Brandschutzfenster Kennzeichnungsschild (am Rahmen befestigt) Rahmendübel (optional) Mineralwolle zum Verfüllen des Ringspaltes (optional) Hinweise Beim Kauf von Brandschutzfenstern ist die Leistungserklärung und die Dokumentation entscheidend. Achten Sie darauf, dass auch wirkliche alle Leistungseigenschaften geprüft und ausgewiesen werden. Auf Handelsplattformen wie zum Beispiel Ebay und Ebay Kleinanzeigen werden Brandschutzfenster aus dem Ausland angeboten, welche den Anforderungen der Baubehörde und den Anforderungen der Muster-Verwaltungsvorschrift Technische Baubestimmungen in Deutschland nicht gerecht werden. Bei Fragen stehen wir Ihnen telefonisch, per E-mail oder über unser Kontaktformular gerne zur Verfügung.

Brandschutzfenster Wicline 75FP EI30 Sa C2 (F30) Feuerhemmende Brandschutzfenster vom Typ Wicline 75 FP sind für den Einbau in äußere Brandschutzwände zugelassen und erfüllen eine Feuerwiderstandsdauer von 30 Minuten. Sie werden nach den Bestimmungen der harmonisierten Produktnorm DIN EN 16034 hergestellt und gemäß der DIN EN 13501-2 in der Feuerwiderstandsklasse EI² 30 Sa C2 klassifiziert. Durch die geprüften, zusätzlichen Leistungseigenschaften können diese Brandschutzelemente nach den Anforderungen der Muster-Verwaltungsvorschrift Technische Baubestimmungen (MVVTB) in äußeren Brandschutzwänden gemäß der DIN EN 14351-2 eingebaut werden. Die Produktion dieser Brandschutzfenster erfolgt in Deutschland durch die Zelenka Brandschutztechnik GmbH. Hohe Anforderungen an die Herstellung und eine laufende Fremdüberwachung durch das Prüfinstitut IFT Rosenheim gewährleisten ein hohes Maß an Sicherheit und Qualität. Bestellen Sie hier Ihre individuelle Brandschutzverglasung in dem von Ihnen gewünschten Abmessungen. Tragen Sie hierzu einfach die Maße in die entsprechenden Felder.   Systemaufbau Brandschutzfenster Wicline 75 FP bestehen aus pulverbeschichteten Mehrkammer-Aluminium-Kunststoff-Verbundprofilen. Die Bautiefe der Rahmenprofile beträgt 75 mm. Rahmen und Flügel können bei der Serie Wicline 75 FP mit verdeckt liegenden oder aufgesetzten Bändern ausgeführt werden. Die geprüfte Selbstschließung C2 wird mit einem aufgesetzten Fensterschließer vom Typ GEZE TS 5000 auf der Bandseite (Normalmontage) ausgeführt. Durch die aufgesetzte Ausführung der Schließmechanik lassen sich gegenüber anderen Systemen, relativ kleine Flügelmaße realisieren. Für eine feuerhemmende Ausführung werden Brandschutz-Isoliergläser vom Typ Pilkington Pyrostop 30-35 ausgeliefert. Diese haben eine Nenndicke von 36 mm (+2 / -2 mm) und gewährleisten mit einem Ug-Wert von 1,2 W/m²K sehr gute wärmedämmtechnische Eigenschaften. Bei der Konfiguration haben Sie die Wahl zwischen einer klar durchsichtigen Brandschutzglasscheibe und einer matten Ausführung (PVB-Folie im Scheibenaufbau).   Bauteilanschlüsse Brandschutzfenster Wicline 75FP dürfen in folgenden Wand- und Fassadenkonstruktionen eingebaut werden: Massivwände mit einer Rohdichte von mindestens 600 kg/m³ und einer Dicke von mindestens 175 mm Massivwände mit einer Rohdichte von mindestens 900 kg/m³ und einer Dicke von mindestens 150 mm Brandschutzfassaden vom Typ Wicona Wicstyle 77FP Brandschutzfassaden vom Typ Wicona Wicstyle 77FP Brandschutzfassaden vom Typ Wicona Wicstyle 60FP Die Bauanschlussfuge an Massivwänden beträgt maximal 20 mm   Lieferumfang Im Lieferumfang enthalten ist eine einbaufertige Rahmenkonstruktion inkl. Fensterflügel, Dichtungen, Glasleisten, Verglasungsklötzen und der dazugehörigen Scheibe Brandschutzglas (Brandschutzisolierglas). Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert. Einbaufertige Rahmenkonstruktion (Rahmen und Flügel) Kennzeichnungsschild (am Rahmen befestigt) Glasanlagedichtung Glasdichtung Glasleisten Verglasungsklötze verschiedene Größen Rahmendübel (optional) Mineralwolle zum Verfüllen des Ringspaltes (optional)   Hinweise Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert. Das Brandschutzglas wird durch den Kunden nach der Montage der einbaufertigen Rahmenkonstruktion in den Flügel eingesetzt. Das Abladen vom Brandschutzglas ist Aufgabe des Bestellers. Hebegeräte wie Stapler sollten vorhanden sein. ACHTUNG VOR FALSCHEN UND UNZULÄSSIGEN BRANDSCHUTZELEMENTEN: Brandschutzfenster für den Einbau in äußeren Brandschutzwänden sind in Deutschland über die europäisch harmonisierte Produktnorm DIN EN 16034 geregelt und werden im Geltungsbereich DIN EN 14351-1 mit einem CE-Zeichen gekennzeichnet. Für einen Einbau in Deutschland müssen die Leistungsmerkmale der Muster-Verwaltungsvorschrift Technische Baubestimmungen zwingend eingehalten werden. Im Internet werden Elemente angeboten, die den Anforderungen der MVVTB, also den Anforderungen für einen Einbau in Deutschland, nicht entsprechen. Achten Sie beim Kauf von Brandschutzfenstern auf die erforderliche Klassifizierung mit dazugehörigen Leistungseigenschaften.

Brandschutzfenster Schüco AWS70FR30 EI² 30 Sa C2 (F30) Das öffenbare Brandschutzfenster Schüco AWS70FR30 ist für den Einbau in äußere Brandschutzwände zugelassen. Es erfüllt eine Feuerwiderstandsdauer von 30 Minuten und wird nach DIN EN 16034 bei der Zelenka Brandschutztechnik GmbH am Rand von Berlin produziert. Unter Beachtung der Klassifizierungs- und EXAP-Berichte, sowie einer werkseigenen Produktionskontrolle wird die Herstellung dieser Brandschutzfenster durch eine notifizierte Prüfstelle (IFT Rosenheim) fremdüberwacht. Das feuerhemmende Brandschutzfenster Schüco AWS70FR30 gewährleistet nach DIN EN 13501-2 die Feuerwiderstandsklasse EI² 30 Sa C2 und erfüllt die Anforderungen der MVVTB.   Systemaufbau Das Brandschutzfenster Schüco AWS70FR30 besteht aus pulverbeschichteten Mehrkammer-Aluminium-Kunststoff-Verbundprofilen mit einer Bautiefe von 70 mm. Spezielle Brandschutzisolatoren in der mittleren Profilkammer sorgen für optimale brandschutztechnische Eigenschaften. Für eine feuerhemmende Ausführung kommen spezielle Dichtungen und Dichtschnüre zum Einsatz die im Brandfall durch einen chemischen Prozess aufschäumen und zuverlässig abdichten. Ausgeliefert wird das Brandschutzfenster mit einer zweifach-Isolier-Brandschutzglasscheibe Pilkington Pyrostop. Das Brandschutzglas hat eine Nenndicke von 36 mm (+2 / -2 mm) und kann optional matt ausgeliefert werden. Dabei wird die im Scheibenaufbau befindliche klar durchsichtige PVB-Folie im Produktionsprozess durch eine matte PVB-Folie ersetzt. Die selbstschließende Eigenschaft der Klasse C2 mit 10.000 geprüften Zyklen wird durch einen patentierten, verdeckten Fensterschließer und einem verbauten Seilzugsystem realisiert. Wahlweise können die Bänder bei dieser Serie aufgesetzt oder verdeckt liegend ausgeführt werden. Durch den verdeckt liegenden Schließmechanismus ist das Brandschutzfenster Schüco AWS70FR30 im geschlossenen Zustand nicht als Brandschutzfenster erkennbar. Lediglich das Kennzeichnungsschild und das Prüfsiegel im Glasaufbau weisen bei genauerer Betrachtung auf ein feuerhemmendes Brandschutzfenster hin.   Bauteilanschlüsse Brandschutzfenster Schüco AWS70FR30 dürfen in folgenden Wand- und Fassadenkonstruktionen eingebaut werden: Massivwände mit einer Rohdichte von mindestens 550 kg/m³ und einer Dicke von mindestens 150 mm Massivwände mit einer Rohdichte von mindestens 850 kg/m³ und einer Dicke von mindestens 150 mm Brandschutzfassaden vom Typ Schüco FW50+ BF Brandschutzfassaden vom Typ Schüco FW60+ BF   Lieferumfang Im Lieferumfang enthalten ist eine einbaufertige Rahmenkonstruktion inkl. Fensterflügel, Dichtungen, Glasleisten, Verglasungsklötzen und der dazugehörigen Scheibe Brandschutzglas (Brandschutzisolierglas). Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert. Einbaufertige Rahmenkonstruktion (Rahmen und Flügel) Kennzeichnungsschild (am Rahmen befestigt) Glasanlagedichtung Glasdichtung Glasleisten Verglasungsklötze verschiedene Größen Rahmendübel (optional) Mineralwolle zum Verfüllen des Ringspaltes (optional)   Hinweise Elementrahmen und Brandschutzglas werden getrennt per Spedition bis Bordsteinkante ausgeliefert. Das Brandschutzglas wird durch den Kunden nach der Montage der einbaufertigen Rahmenkonstruktion in den Flügel eingesetzt. Das Abladen vom Brandschutzglas ist Aufgabe des Bestellers. Hebegeräte wie Stapler sollten vorhanden sein. ACHTUNG VOR FALSCHEN UND UNZULÄSSIGEN BRANDSCHUTZELEMENTEN: Brandschutzfenster für den Einbau in äußeren Brandschutzwänden sind in Deutschland über die europäisch harmonisierte Produktnorm DIN EN 16034 geregelt und werden im Geltungsbereich DIN EN 14351-1 mit einem CE-Zeichen gekennzeichnet. Für einen Einbau in Deutschland müssen die Leistungsmerkmale der Muster-Verwaltungsvorschrift Technische Baubestimmungen zwingend eingehalten werden. Im Internet werden Elemente angeboten, die den Anforderungen der MVVTB, also den Anforderungen für einen Einbau in Deutschland, nicht entsprechen. Achten Sie beim Kauf von Brandschutzfenstern auf die erforderliche Klassifizierung mit dazugehörigen Leistungseigenschaften.
